盲孔出现间距错误,怎么设置才不会标示错误

时间:10-02 整理:3721RD 点击:
路过的大侠请指点:
我在使用盲孔时,提示距离错误,怎么设置才不标示错误。我使用通孔又没有这样的错误,我没有找着盲孔与焊盘之间的距离设置!请指点!

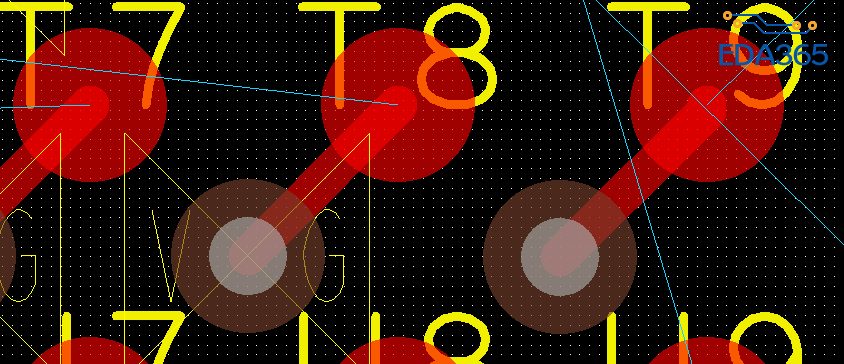

如图:T9我是使用的通孔,就不会提示错误,T8是使用的1到4的埋孔。


在 spacing constarint set 里面设定

图片左边最下面那个,选off


首先要纠正“1到4的埋孔”此句话有错误,叫盲孔的应该更多点。再次,解决错误可以看3楼建议。

谢大侠们指点,知道了,我的1到4应该叫盲孔而不应该叫埋孔!
