allegro16.6怎么把45度的线推圆弧

http://www.eda365.com/forum.php? ... &highlight=45%B6%C8
http://www.eda365.com/forum.php? ... ;highlight=45%B6%C8

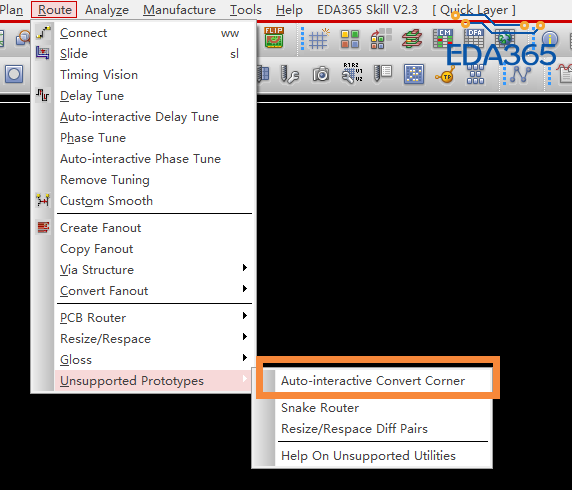

如图所示，根据自己的参数去设置吧

如图所示，根据自己的参数去设置吧

还没有试过用自动导圆弧，都是自己手动走出来的

thanks！

执行推线命令，在Options面板内：Corners 一栏选 Arc，Max arc rad 一栏输入所需圆弧半径，然后进行推线动作即可。

又是弧线惹的祸....

3楼正解

请问下  如果没出现这个命令，要在哪里设置才能出现这个命令呢?谢谢！

16.6自带的功能

666

选择推线命令，Vertex action选择Arc corner。然后鼠标放在45度角上，十字光标变成圈圈箭头向外的时候点一下就成弧度。因为不能发图，你试试应该就出来了

要记得推斜边，这样不容易跑掉
