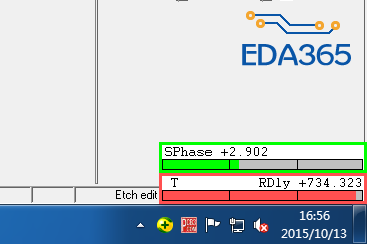

等长走线时 红绿灯 SPHASE RDLY分别什么意思

Static Phase Tolerance  这个约束设置了两根差分线之间的差值
Relative Propagation Daley  这个约束设置了match group的等长

楼上犀利....

好久没上线 你果然在成为小编的路上越走越远了啊~~~

小编，你这两个红绿框设置哪里后才会显示在屏幕上?（不移动线的情况下还显示在屏幕上，我的只有我鼠标移线时才看的到这个框）

学习了

我也是移线时显出来的，没做什么设置

一个是差分对等长，一个是差分对组内等长

不错！2楼说的对
