Allegro16.6 IDF_OUT问题

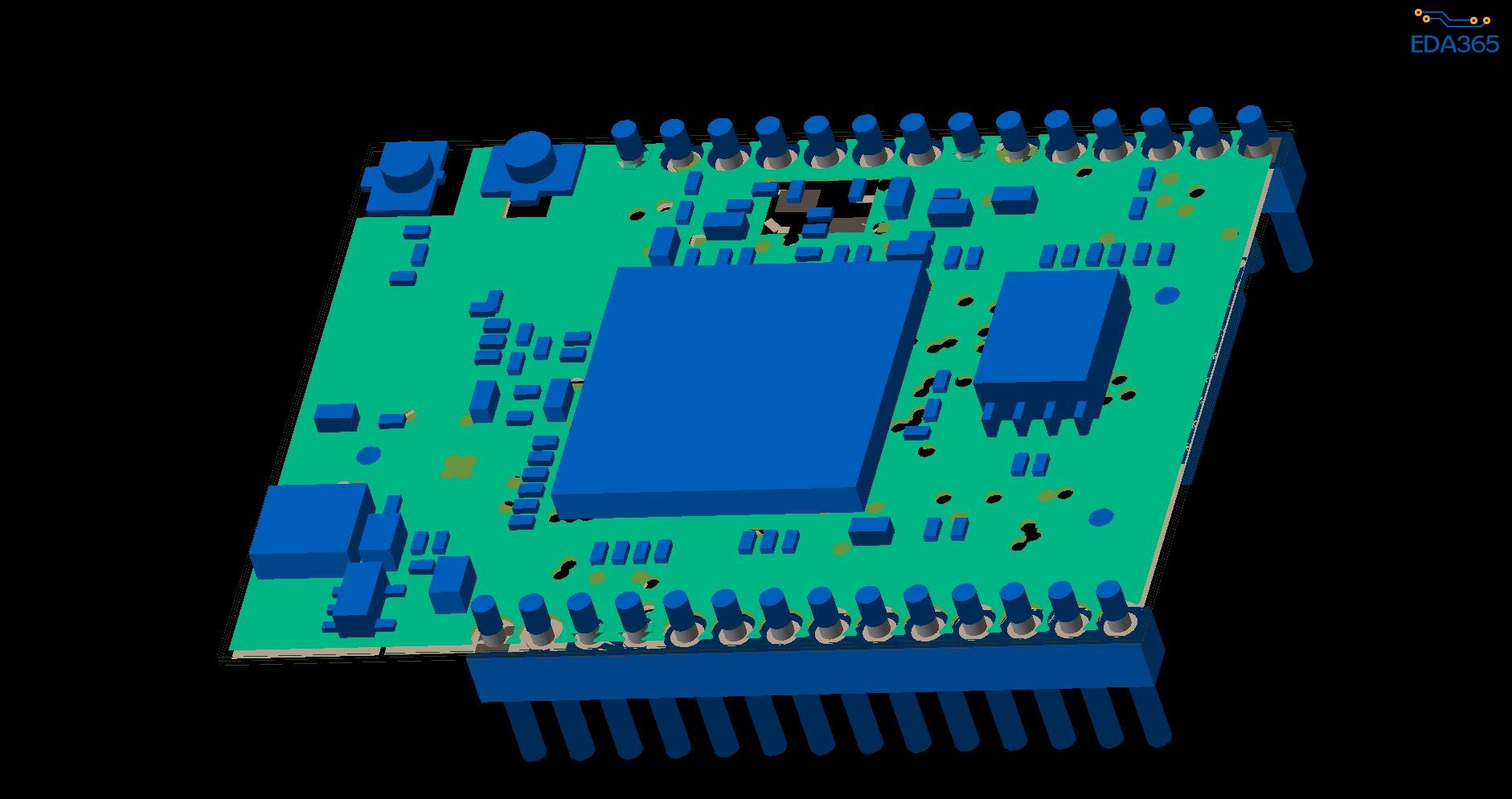

Allegro3D模式显示正常

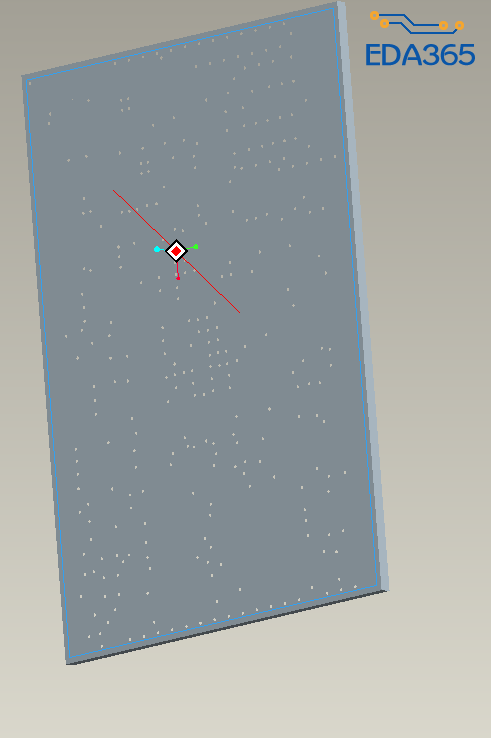

IDF out导出至PROe不正常

是不是输出的时候勾的选项或者参数设置的问题，看看之前出的有问题吗?

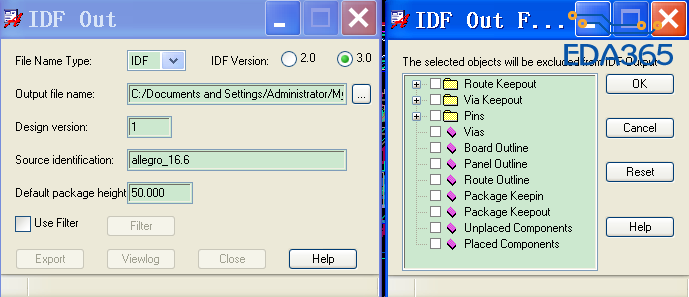

如图 Allegro导出 时的设置，另外两个工具的单位都是统一的

你的封装信息里都建了器件的高度了吧，没有高度信息的不是填0吗?use filter打上对勾，右边的那些层都没有勾选上。

期间高度肯定都是有的，另外那些个勾选是反选（选上意味着不输出）

对的，就是有些不输出，比如过孔就没必要的，你截的那个proe的图看着像是过孔了，我觉得过孔是没有高度的而输出的时候又输出了过孔，没有反选，你设置的没有高度的是50，自然输出的过孔就有50 的高度了，导到proe过孔就看到一片了。
