Allegro元器件对其与连线

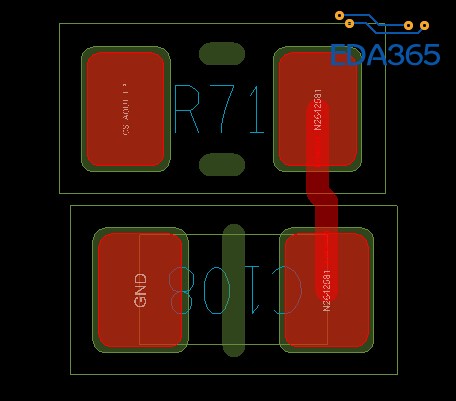

这是AD与Allegro中两个元器件的连线，假如在特定的区域中，两个元器件无法做到百分之百对齐，那么在AD中不会影响两个焊盘的直线连线，而在Allegro中，只要有稍微偏差，连线则会被折弯，我在软件中做了很多修改和摸索，还是没有解决问题，请问一下各位！谢谢

Altium Designer

Allegro

连线时 鼠标右键enhance pad entry关掉

allegro的方法是保证线走到焊盘中心的，保证线的连接可靠性
当然你也可以不按软件的要求，按二楼那样设置，就可以随性连接了

2楼正解......不过....呵呵..

这点折弯我觉得应该没有很大关系的

学习一下

enhance pad entry 干什么用?

测量两个焊盘的偏移距离，用ix命令进行偏移就能使焊盘对齐了。

连线时 鼠标右键enhance pad entry关掉真的有用

对！
