关于allegro生成的元件的位置图（pdf）中搜索元件位置问题

如题，生成的元件位置图是供贴片工程师查找要贴的元件位置的（在PDF中查找），第一次使用allegro生成这种类型的文档，我生成的PDF文档无法查到元件的位置（比如搜索C1的时候，PDF里面会显示没有此元件，类似于这个样子，无法查找到任何一个元件），我生成的PDF文件包含的信息有顶层丝印，顶层pin，顶层元件安装层（assembly_top）、板形外框，请教各位高手，这个问题怎么解决?是设置的问题吗?PDF阅读器我用的是福昕阅读器，之前AD生成的这个类型的文件都是可以准确找到元件位置的

allegro 貌似是没有这个功能吧。AD可以这样生成，allegro不太确定。如果是贴片用你给他导出一个坐标文件不就可以了吗

你生成的PDF是直接使用虚拟打印机还是EXPORT->pdf创建的?

虚拟打印机，是不是要用export才行?

是手贴的，所以。

小编，这个问题怎么解决，我试了一下直接export，生成的PDF是每一层都分开在PDF中显示，这个也没办法查找元件，困惑中。

Export生成的PDF也可以每层单独一个文件，另外可以使用Adobe Reader XI打开PDF看能否搜索。

我用Export生成的PDF，是可以搜索，找到元件的，使用Abobe  Reader

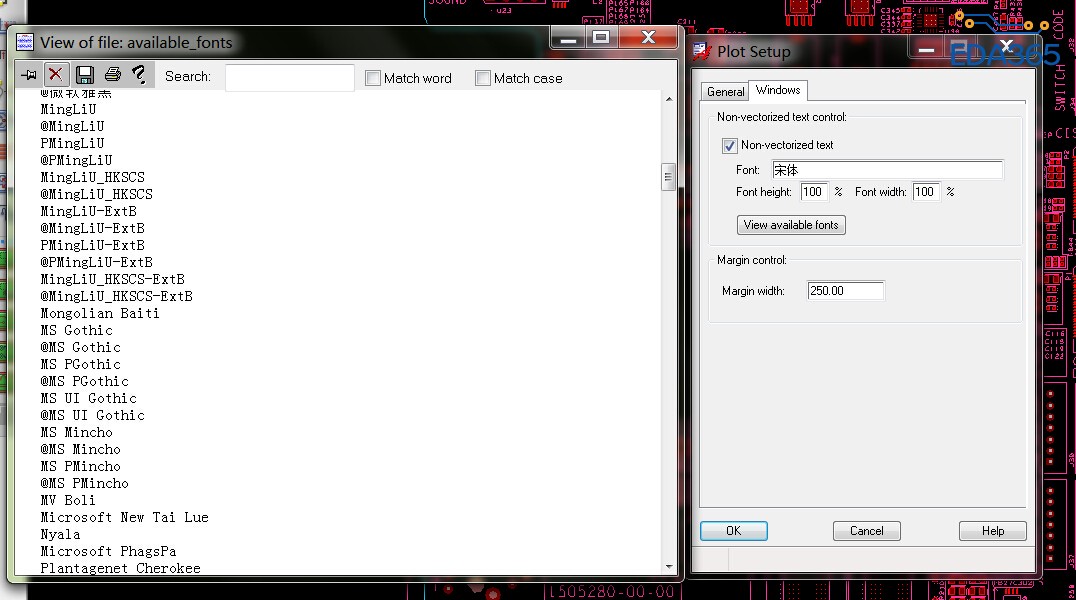

用Plot的方式生成之前设置一下下图的选项：

不错 楼上方法可以

有,按阿杜的做法就行了,一定要打勾.

杜老师，我按照你的方法，结果是虚拟打印机根本生成不了PDF文档，勾选了non-vectorized text，一点动静都没有，不勾选就能生成，我用的虚拟打印机是pdf Factory Pro，是不是哪里设的不对，还是虚拟打印机不行?

其他的版本需要安装虚拟打印机，allegro16.6的不是可以直接打印吗?勾选上vector text就可以了。

我研究了下，杜老师的方法确实可行，没反应是因为字体设置不对，软件不能识别，把字体重新设置下就好了！

恩，后来我也搞定了，是字体的设置问题
