求助，板载天线的封装改怎么画呢？

本人新手一个，RF小白，最近要做个wifi的项目，我想自己画个2.4G的天线，但不知道怎么处理才好。
是直接用etch层画个shape吗?那怎么定义pin呢?同一个shape能定义出两个pin吗?还有，画这种天线有什么要注意的吗?
各种不懂，求大神指导

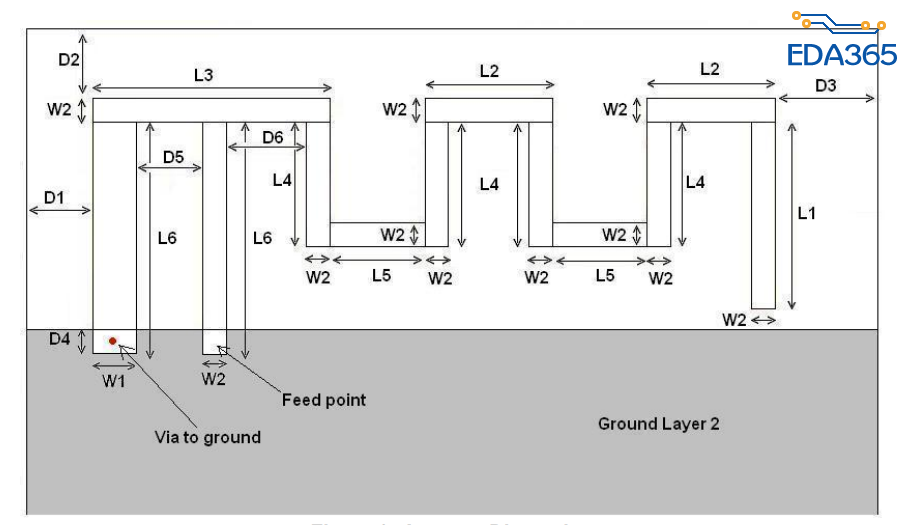

天线尺寸也是论坛找到的资料，就是下面这张图

阻抗控制，布局布线，具体可以看杜老师在学堂的射频课程

这样试一下：
用Autocad把天线外框画完，再用package designer导入dxf生成shape，pin的话用pad designer设计一个小的不开阻焊的smd。

生成的shape放在etch层吗?

当然，不然怎么实现天线的功能。

这个天线只能做一个参考  整个RF的性能和 PCB 板厚  反馈线宽 很多影响 建义先仿真一下

我看另一个天线尺寸里面有馈线宽度与板厚的对应关系，照做是不是问题就不大了呢?
主要是我不会仿真，只能照抄
