关于USB差分数据线走线分叉的问题

时间:10-02 整理:3721RD 点击:
USB2.0的一对差分数据线,要连到两个接口去,为了避免走线分叉导致信号完整性问题,要串联电阻,请问,原理图中该如何串联,布板时又该如何放置电阻,如何走线?望知道的朋友给说明一下,不甚感激

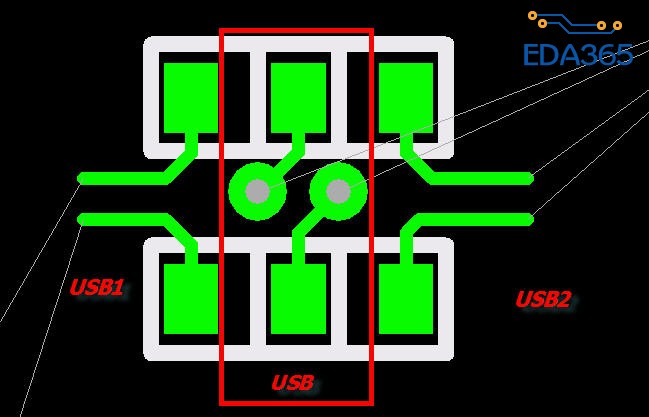

用叠焊盘的方式做,如下图:


你说的够明白了,还问啥....就加上,然后放一起呗...

到接口 不是通过一个HUB  分出几对讯号 到接口的吗

一对差分能同时接两个接口?除非是兼容性设计。

連信號完整性都考慮進去了。我們已經沒有回答的能力。

算是为了兼容性吧。其实我最想知道的是pcb上怎么走才算比较好。现在的情况就是一对差分线,想要通过两对电阻一路分为二路,怎么样把差分线接到两对电阻去,在连到电阻之前就打过孔,然后分两路分别连到两对电阻去吗?有没有其他更好的方法,如果是你,你会怎么做?谢谢解答,也谢谢其他楼的朋友回答,我没表达得很清楚。

两对电阻一对查分,还不想交叉,我能想到的应该是在不同层走线了!

原来如此,真心感谢

学习了

学习!
