关于封装制作的问题

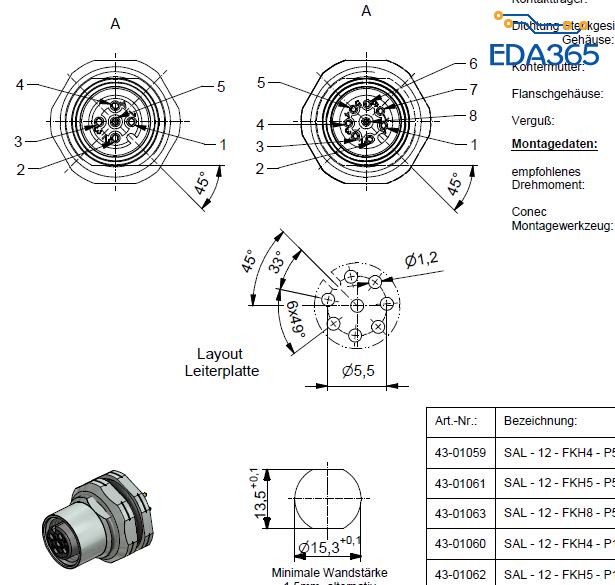

在制作如下的连接器封装时，除了中间的焊盘外，其他7个焊盘按照角度如何放在相应的位置上，求请教

先放中间焊盘，再在右边水平放一个，抓取右边这，以中间这个为参考点旋转49度的倍数

复制旋转或者极坐标吧,试试...

右边的这个焊盘不是和中间的焊盘在同一水平，我是用candence做封装的

圆是可以旋转的，你就当它是在水平线上，然后每个焊盘角度和位置确认好就OK了。

我是用的candence，极坐标的命令是在哪里?还是说这种一般制作封装时就是根据角度用正弦算出坐标

前面的我懂，就是需要怎么旋转，rotate命令好像不可以的，麻烦告诉我一下具体的操作方法，非常感谢！

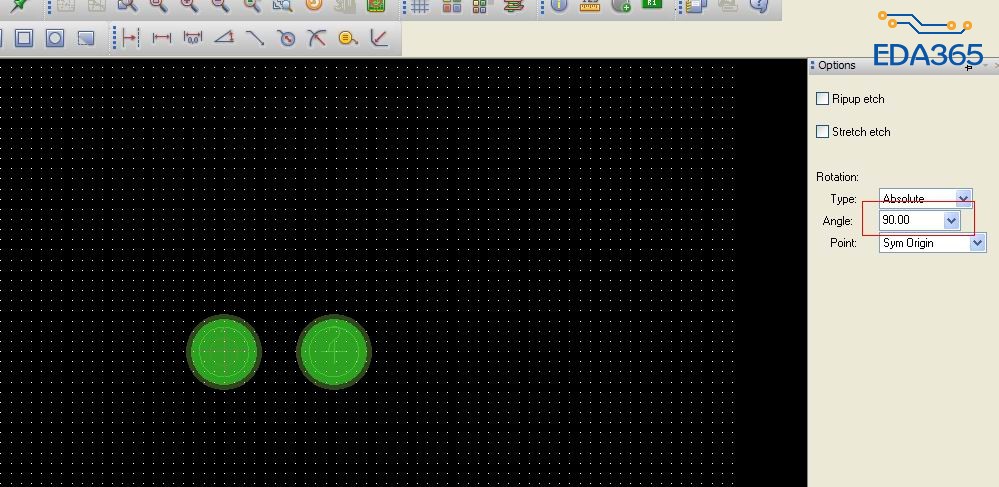

不好意思，我现在这电脑没有ALLEGRO软件。用MOVE命令，以中心抓取右边焊盘，右边的命令框里有可以设置旋转的角度。

非常感谢跟我解答的，我想问问在设定相应的角度后怎么以原点为中心，2.75mm为半径旋转?

copy mode  polor

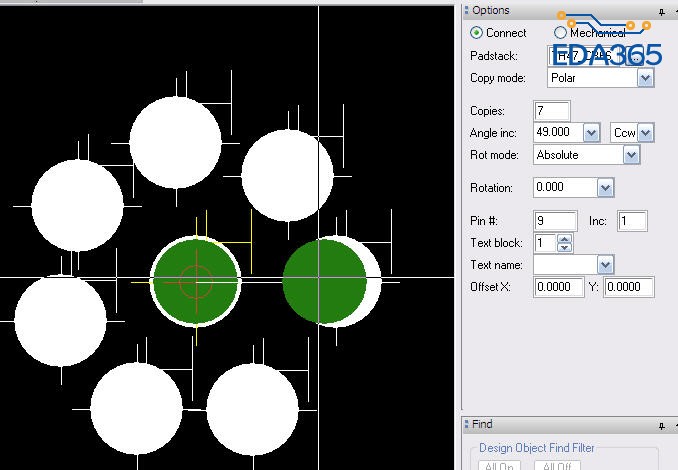

用极坐标放置管脚即可，如下图：

可以参考学堂中关于极坐标布局的免费课程，方法是一样的。
http://www.eda365.com:5280/course/153

我刚刚试了，真的是可以的，Thank you，超级谢谢

刚刚试了一下，果然好用。学习啦。

学习了

顶顶
