cam里面的小圈是啥东西啊
时间：10-02
整理：3721RD
点击：
pcb过孔里面没有那个小圈，但是到cam350里面，过孔那有个小圆圈，是我出钻孔时弄错东西了吗，还是怎么回事，请大侠指点一下。截图如下
A和B是两种不同孔径的过孔，有的A（B）有小圆圈，有的却没有，很奇怪。

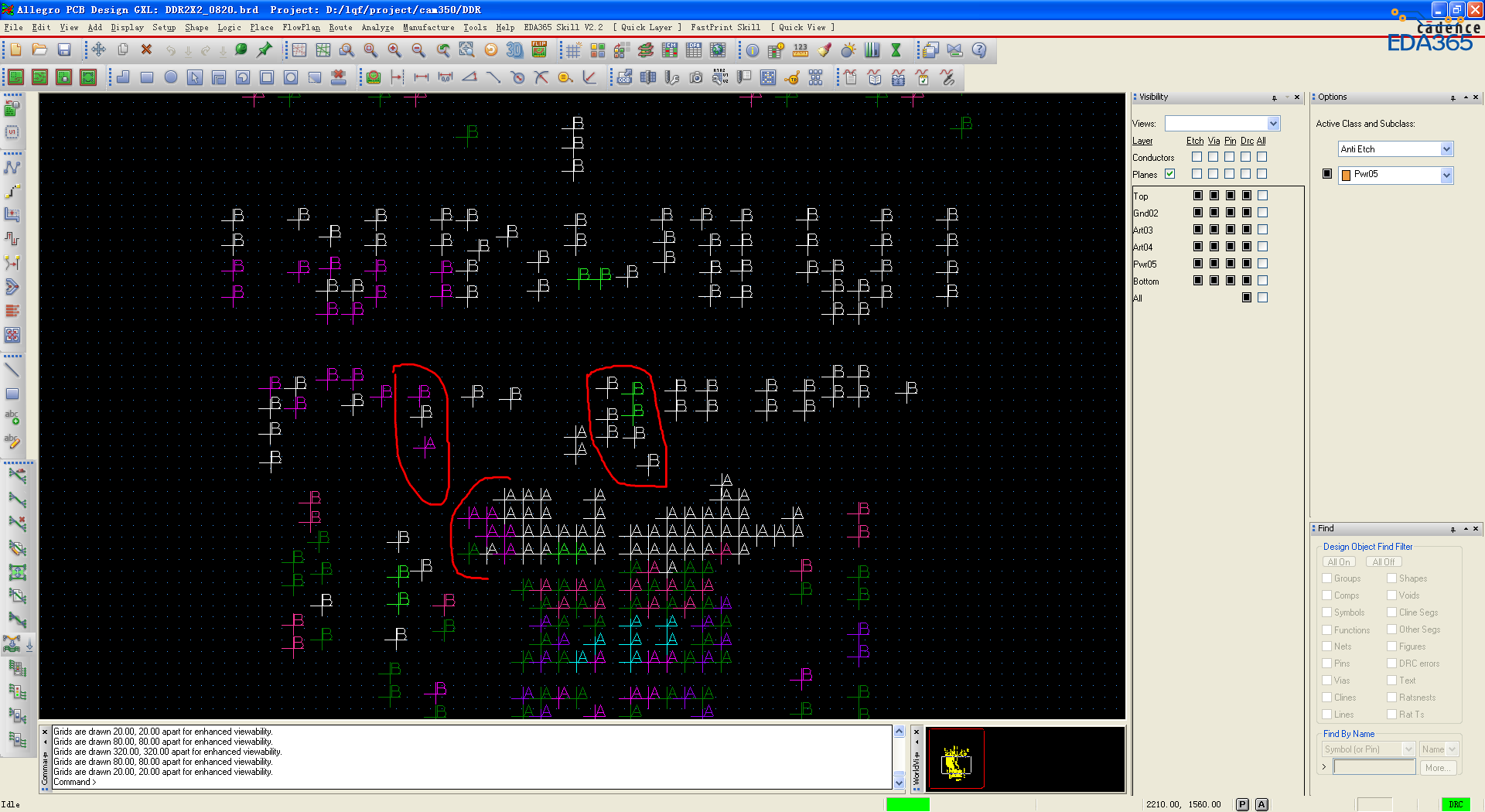

pcb图

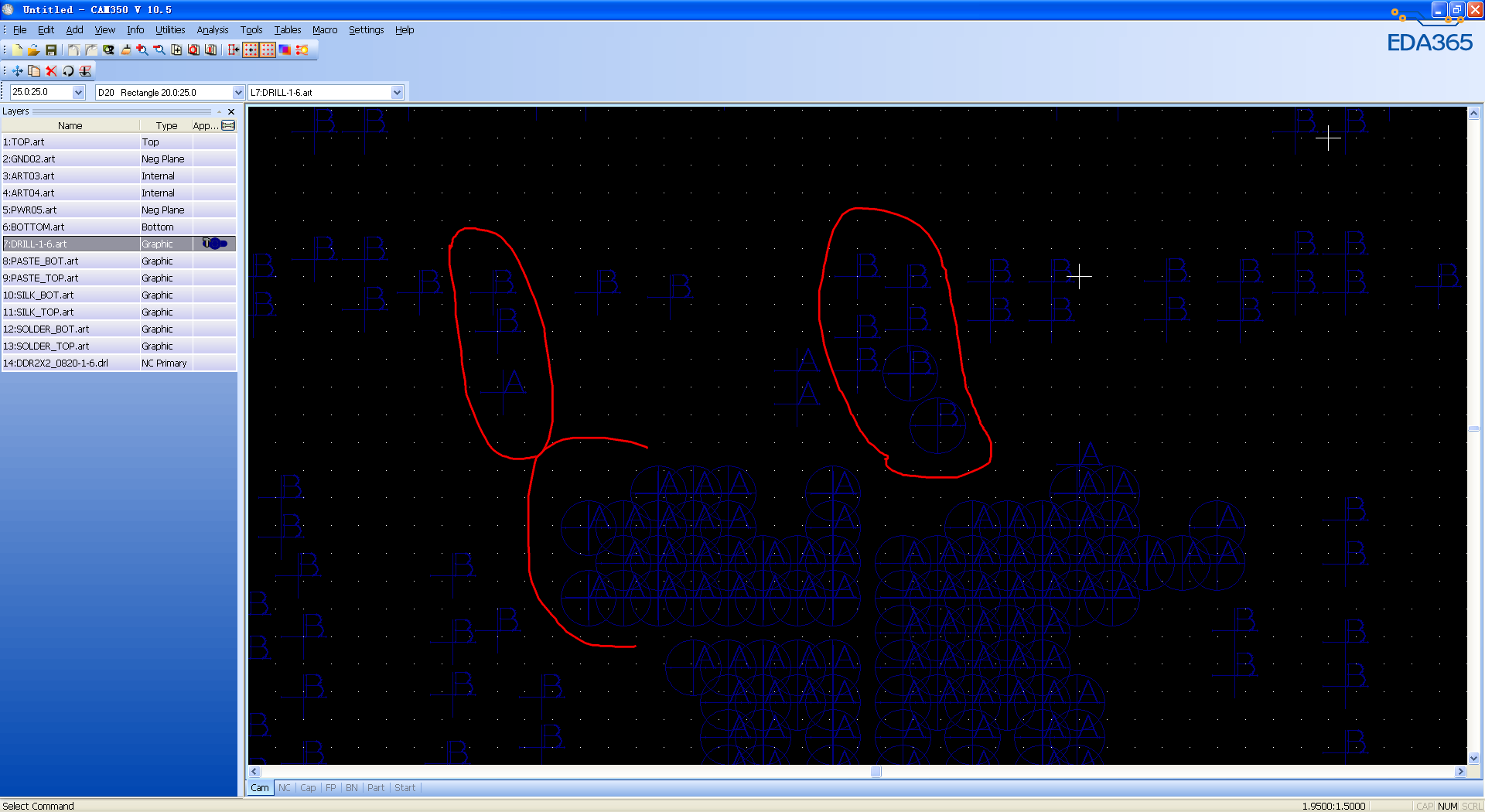

cam
应该不影响，只是钻孔符号而已吧。
你要在cam中将钻孔文件和钻孔符号文件叠在一起看，allegro导出钻孔文件，有时候会出现孔缺失的情况，叠起来可以进行对比检查。
应该只是钻孔符号吧
这是分孔图 没关系的
