allegro出光绘有问题

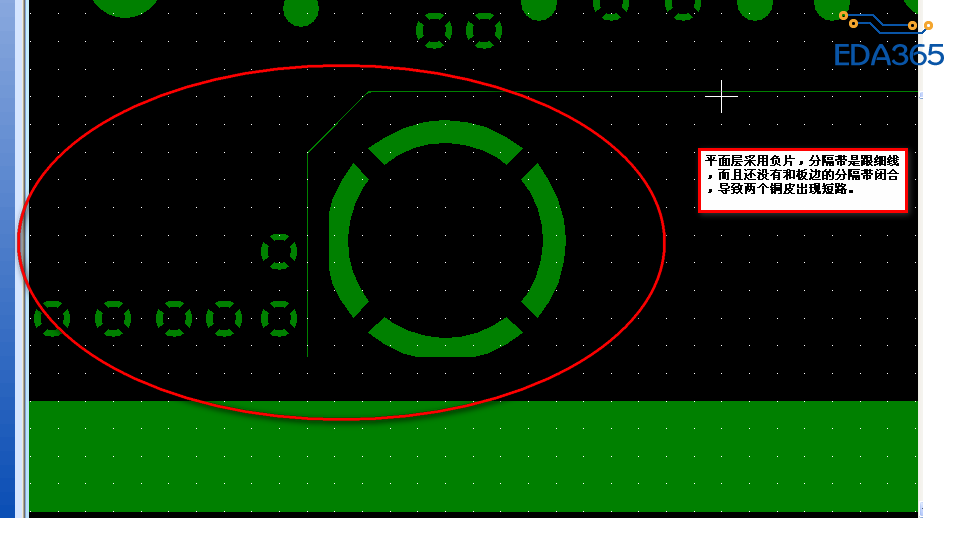

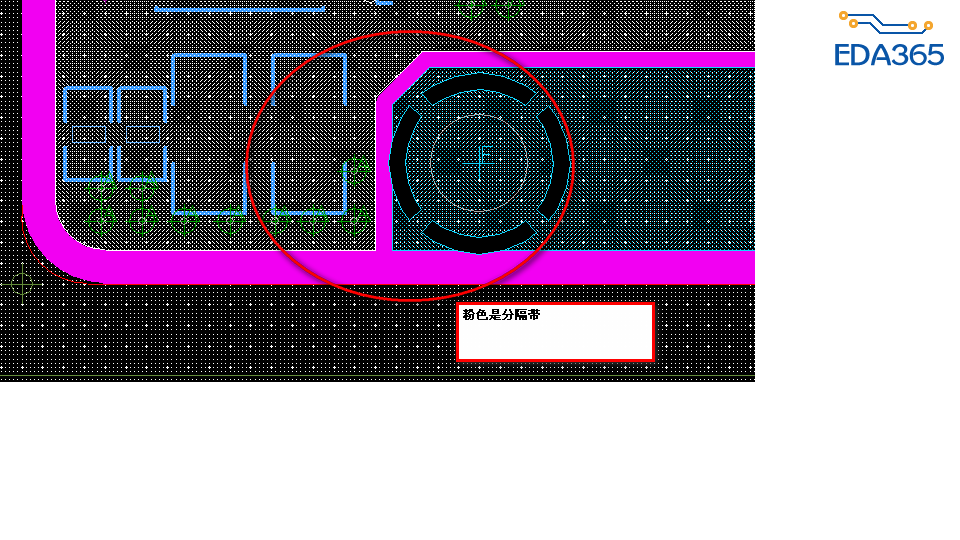

平面层采用负片，pcb上面的分隔带没有问题（分割宽度20mil），是 ANTI ETCH属性，pcb的DRC也无问题，但是出光绘在CAM350里面分隔带就是一个很细的线，而且平面层的铜皮处于短路状态，钻孔和gerber精度都是采用5:5，各位大侠帮忙看看感觉应该是在什么地方弄错了，万分感谢。已经设置为RS274X了.

那个分隔带的Active Line最后是要删掉的吧。

是吗?刚开始学，这个我还不知道啊。

怎么感觉你是artwork里加了anti etch这层呢....这层不应该加进去,你检查你artwork加的层面对不对

不要加上这层；

是的，加上这个层了，我已经去掉了，已经解决了，非常感谢。

去掉ANTI ETCH那个层，出光绘没有问题了，谢谢。
