6月13日-阿杜老师课件板子学习问题求助

6月13日，阿杜老师的讲课课件里的6层板子，尝试着画一下。
有如下问题求助，请求帮忙解答

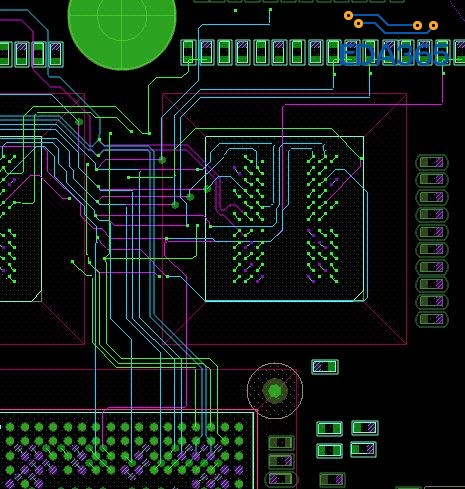

1：主控芯片到两个RAM 使用的T型连接拓扑，我把T型连接点放在了两片RAM中间，

• 在每个T型连接点都打了过孔，方便切换层走线，是必须这样做吗?
• 开始的几条走线不需要过孔，就可以完成，越往后面，不使用过孔就无法走通了，有的需要两个、三个过孔，而且top、信号层3、信号层4和bottom 层都使用了。我应该布局错了，不然怎么这么多过孔呢和使用4层呢?
• 同样T型连接点有25个，这个25个T型点，如何排布?

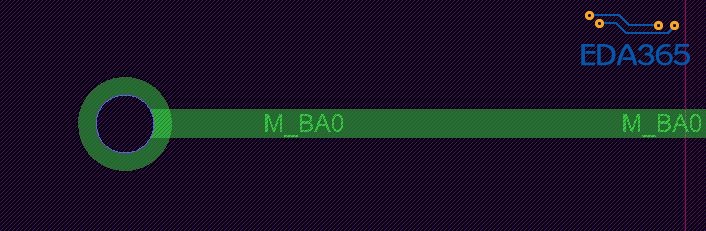

2：对RAM也做了扇出操作，DGND pin的扇出后，在GND层显示了十字连接线是什么意思?

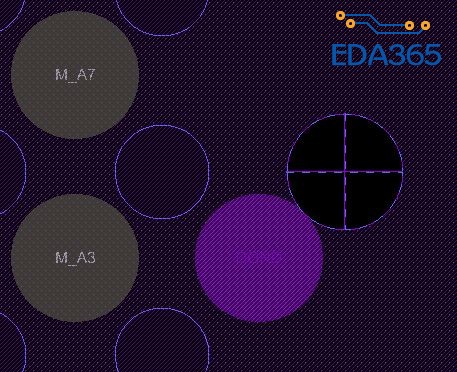

例如：信号M_A3 pin 的扇出 为什么在GND层不显示为黑色的孔，是扇出via不对吗，还是本来就这样

谢谢了！

你应该再好好考虑一下fanout和走线规划

孔可以打整齐一点！象这个ddr  后面好做等长处理！

GND层是负片

参考一下吧。

谢谢杜老师了。

谢谢了。

好的，我删除后，再把孔打的整体点。
谢谢了。

GND是负片，你是说这样是正常的吗?

有十字连接的是同一网络

牛B，初学，以后多多指教

顶！
