想如何通过修改规则做到器件贴板放置
时间：10-02
整理：3721RD
点击：

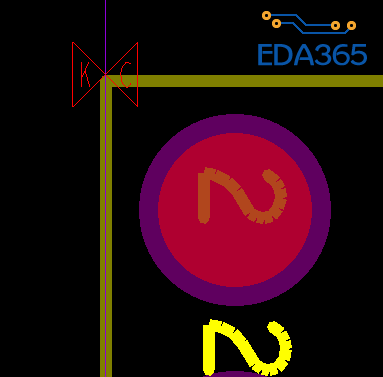

如图所示，怎么让这个排针贴板边缘放置而无DRC报错呢
看这个drc具体是什么错误，根据这个提示修改规则，此外，贴近边缘打这么大个孔，你不怕那个角直接崩掉
贴板边用snap或者坐标都可以做到，drc的话。要不你把package keepin 删掉?
主要问题的drc,如果不理会这个DRC的话对出光绘没什么影响吧
DRC只是提醒你那里不符合规则，不是说就一定是问题。出光绘只要光绘设置正确就没有问题了
说的太对了，有的时候GND与GNDP强连也会报错，但这个是允许的。
要是嫌碍眼，用Waive隐藏掉
这种问题大把我的，我都，关掉碍眼
