设计的异性焊盘走线位置怎么控制

时间:10-02 整理:3721RD 点击:

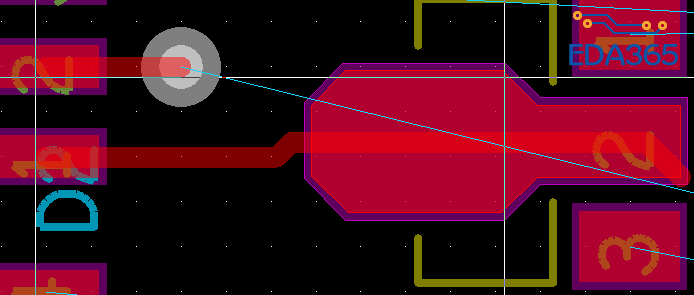

如图所示,走线的起始点是PIN2的右下角的位置,是我建PIN的时候漏了什么吗,怎么让线像走其他PIN一样走到PIN2的中间而不是只能走到右下角的位置


建异形焊盘时的0 0点坐标位置,就会是你的出线位置了

就是建shape时的0 0点

楼上正解

三楼正解

这个能通过移动来更改吗,还是有什么其他的办法,我直接移动到 0 0的位置貌似不行。

做那个shape symbol的时候,shape的中心就要放到00坐标上。肯定是可以的,你再检查下,不行上文件。
别的办法暂时想不到。

是不是右键中勾选了enhanced pad entry这项。不勾选试一试。我建异型焊盘的时候好像都没注意过原点,也没出现此问题

原点的问题,之前也遇到过

一般情况下,建异形焊盘的Shape Symbol时,原点要放在Shape的几何中心。特殊情况可以调整到合适的位置,便于PCB设计时出线。
