求助:内电层导geber问题

时间:10-02 整理:3721RD 点击:

不好意思又来求助大家了,我的板子内电层采用的是正片,铺的是动态的铜,但是我导出geber时候内电层过孔还会显示regular pad是我那里设置不对吗


你有设置Anti Pad吗?

有的

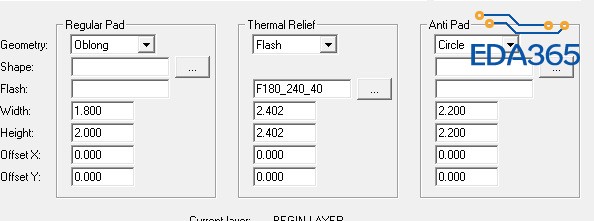

我设计的过孔不含Thermal,且Anti会大于Regular Pad。再说你截图的是椭圆的过孔?

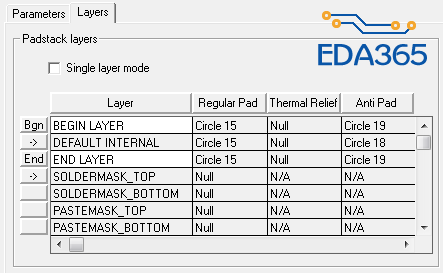

孔为9mil,焊盘为15mil



焊盘是椭圆的,过孔是圆的

自己都说了内层是正片,那这样显示不就是对的么,负片才显示anti
