PCB封装中,Power Ring该如何处理?

时间:10-02 整理:3721RD 点击:

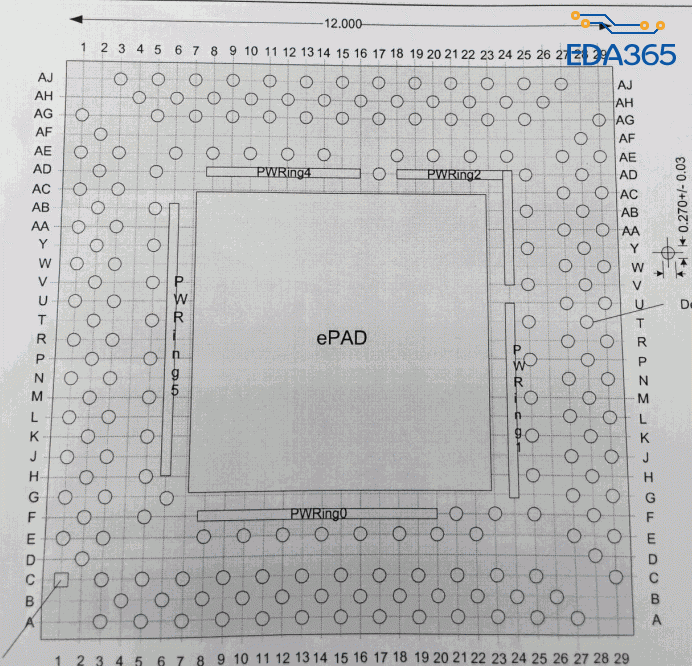

下图是一颗芯片的datasheet,需要画pcb封装!但图中有几个power ring的区域,这个在封装中该如何处理?请教各位大神……

个人理解做成长方形焊盘即可

个人理解做成长方形焊盘即可

是router keepout吧

我觉得是这个
