怎么设置，一个区域的高度，及走线的宽度等。
时间：10-02
整理：3721RD
点击：
高手路过，请留下你的墨宝。在allegro 做板LAYOUT时，怎么设置，一个区域的高度，及走线的宽度等。
执行高度设置命令
设置允许的高度，下图表示允许放置高度为80以下的元器件
就是在PCB板上，一个区域，设置一个不同的高度。

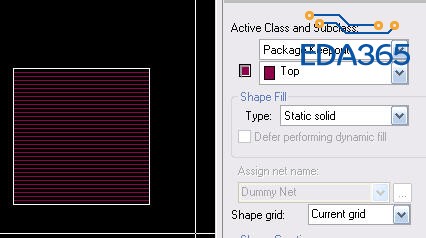

先画一个shape

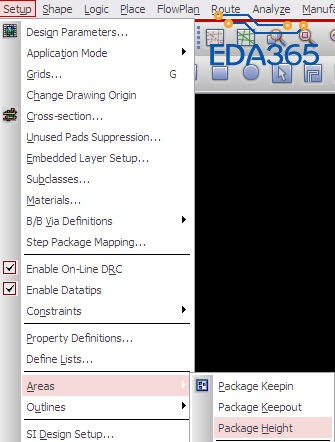

执行高度设置命令
设置允许的高度，下图表示允许放置高度为80以下的元器件
杜老师，最后一个图是什么意思呀?是properties里面的么?
多发了一张图，已去掉。
学习！
为什么给pakage keepout添加高度呢，这样这个区域既然不能摆放元件，也就无所谓高度了。
不要钻牛角尖，这个shape默认是不能摆放任何元件，但是如果设置了高度，就允许放置不超过高度的元件。
又学了一招
又学了一招
想通了。学习了。点个赞。
学了一招
学习了
