负片不避让孔

时间:10-02 整理:3721RD 点击:
今天遇到个奇怪的问题,电源地用负片铜皮显示为不避让的,和没有smooth一样(其实已经运行过smooth),但铜皮有网络且已经是相应的net连接,只是看起来和静态铜类似,没有显示避让其他网络过孔,出gerber时分割线anti ench没有,请问这是设置问题还是其他,该怎么解决?

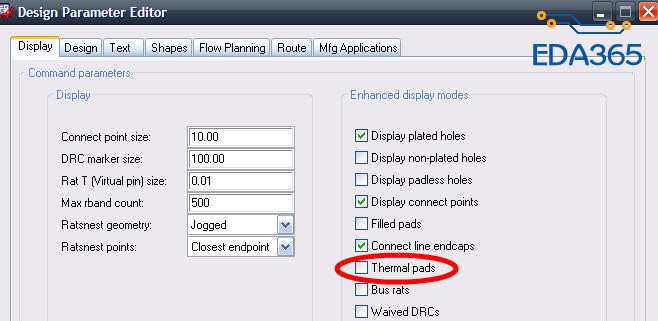

负片层焊盘连不连接是通过显示状态来看的,如果下面这个选项不勾选,显示的就全是不连接状态了。

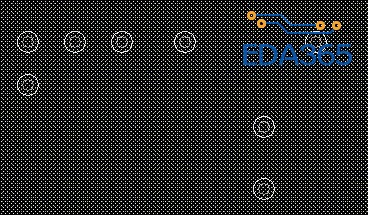

不勾选的显示效果:

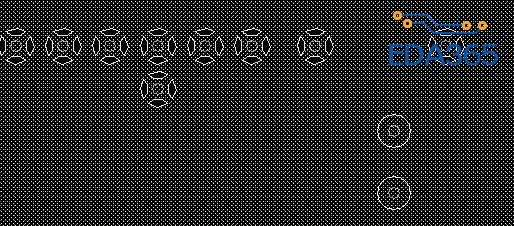

勾选的显示效果:

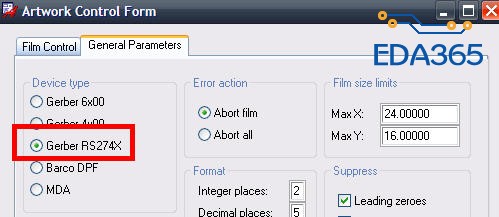

至于Anti Etch的问题,如果输出Gerber时,选择RS274X格式时

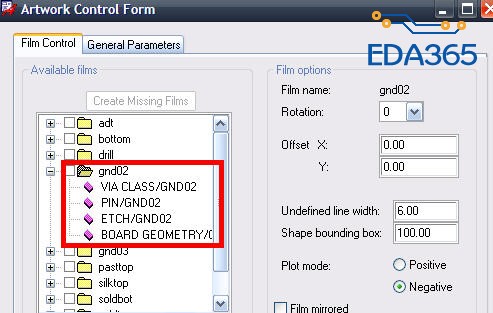

负片层中不能有Anti Etch子层,否则gerber中就没有Anti Etch了


负片跟smooth没关系的,其实你仔细看负片和正片,很容易能看出焊盘的区别来。
每次修改都要重新split plane。至于出gerber,那就是真的负片显示了,没antietch是什么意思?

感谢感谢

你就是神啊。
我今天还在为设置的flash不显示连接困扰。设置了不同的anti pad 但是看不出来效果,按照选择thermal pad后,就看到了



bottom


GND


Top

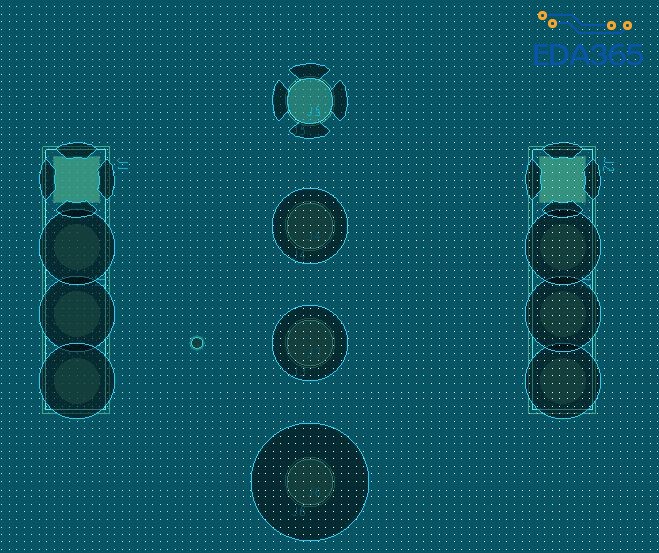

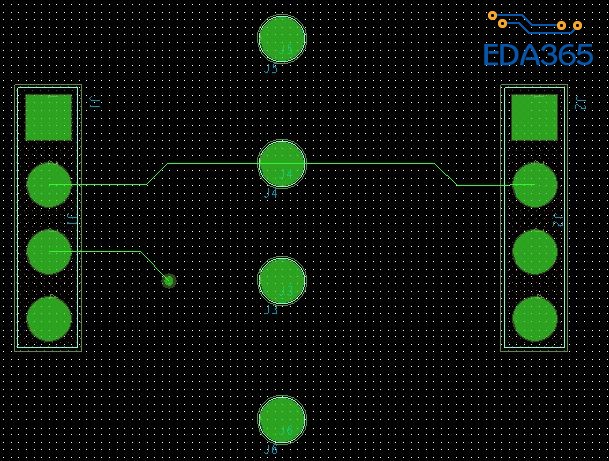

哈哈,只是简单的过孔和flash焊盘实验图,希望大家不要见笑。
