关于铜皮out of date的问题

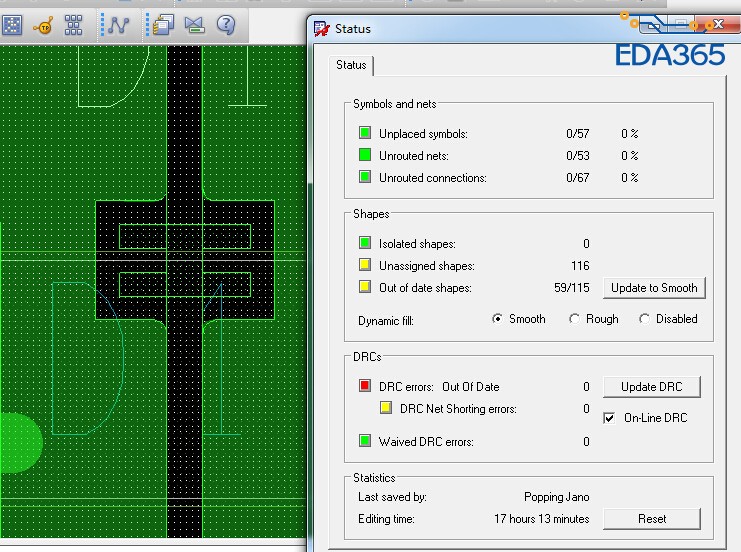

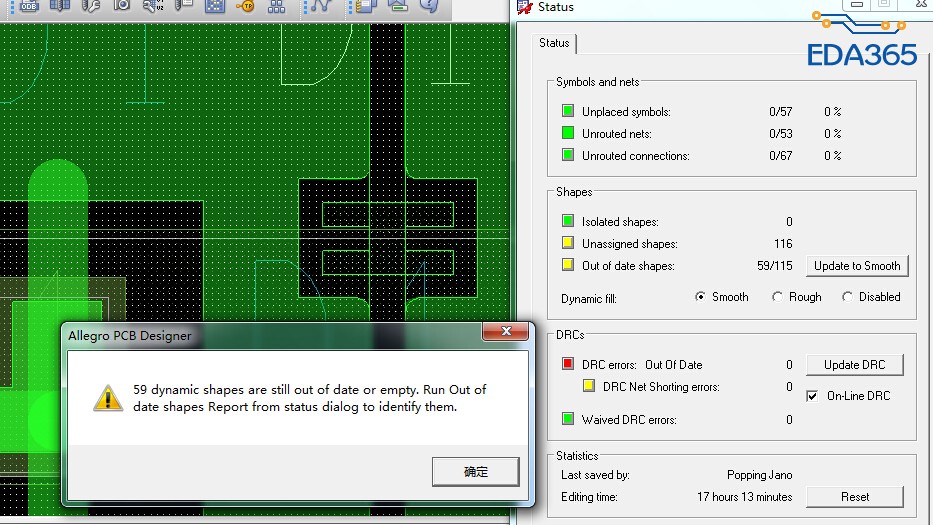

图片里那个工字形的小铜皮没有网络连接，是我要保留的，但是update DRC的时候总是提示out of date，上面update to Smooth提示的也是工字形铜皮，现在出不了光绘文件，在百度上搜的解决办法全都是把他们删掉，请问有没有什么办法让他们保留啊，谢谢！

变成静态铜皮试试

这个时候做成静态铜箔最好使了

果然！

把工字形铜皮换成静态铜真的好了，为什么呀

out of date是动态铜的意思，提示目前板上动态铜的数目及状态，有时候动态铜出不来文件，需要变成静态铜，出文件

在Color Dialog 里打开Bound就能看到了

所以大家都比较喜欢用静态铜么?

在做板的时候可以选择动态铜，但是出文件的时候最好都该为静态的，静态铜我们还要手动避让一下。
