奇怪的 标志
时间：10-02
整理：3721RD
点击：

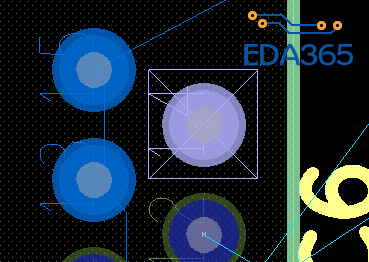

打开一个板子，看到有些管脚上有奇怪的方框和X 的标志。 走线时，这个标志跟着鼠标走。谁知道是在哪里设置造成的?
谢谢！
谢谢！
网络添加了电压大小的属性，去掉即可！
这是飞线的一种形式。一般会把GND——net的飞线调成这种样式。给某个net赋个电压值就会变成这样。可以这样调回来logic---identify DC net---找到改net，点击右侧delete即可，当右侧框框变成voltage：none。即可
