请教钻孔光绘的问题

我用CAM350看板子的光绘文件，钻孔文件  .drl是可以看到的，其他层也是可以看到的，但是DRILL.art文件只能看到过孔的地方有，其他自己做的端子、直插器件的地方，就看不到，是什么问题呢?是不是自己的封装有问题?这个会不会影响到电路板加个?
如果是封装有问题，是不是在做焊盘的时候，焊盘标识选择NONE的原因?如果是，应该不会影响加个吧

附图或者附上文件解释，你这样纯文字的说明，很难理解的。

看下板子里drill层面是否正常，不正常先改板子。

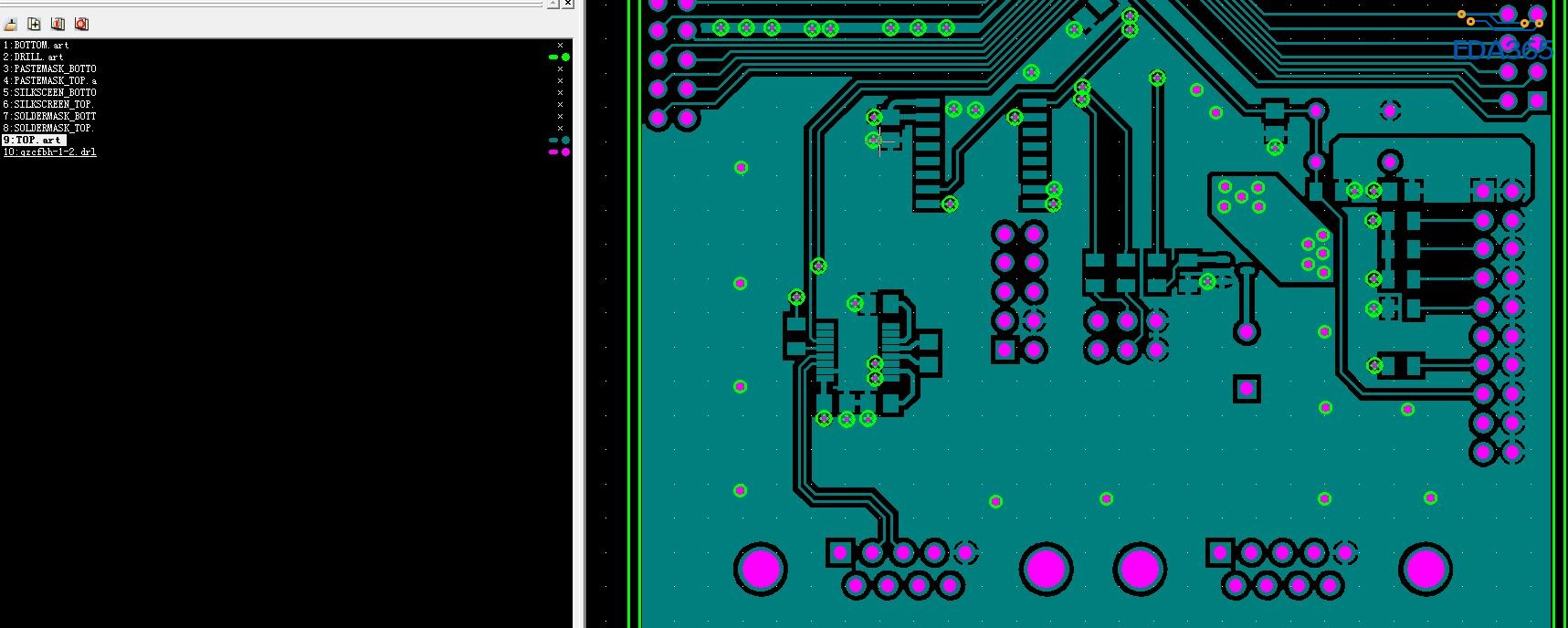

如下图，紫色为钻孔文件.drl，绿色为DRILL.art，按正常来说，紫色的地方也应该有绿色的，以前做的板子我看了，也是都有的，可是这块没有，绿色的只是过孔的地方显示了。

DRILL.art中显示的是通孔焊盘的钻孔符号，用于核对钻带文件；
在输出gerber之前用Manufacture->NC->Drill Customization->Auto generate symbols自动生成不重复的钻孔符号；用Manufacture->NC->Drill Legend提取钻孔符号及表格；
