关于圆形走线的求助

自己顶下！各路大神都过来瞧瞧 瞧瞧看看 给支个招啊。

有木有人啊！

还是没有人

我有一個工具可以產生下面圖

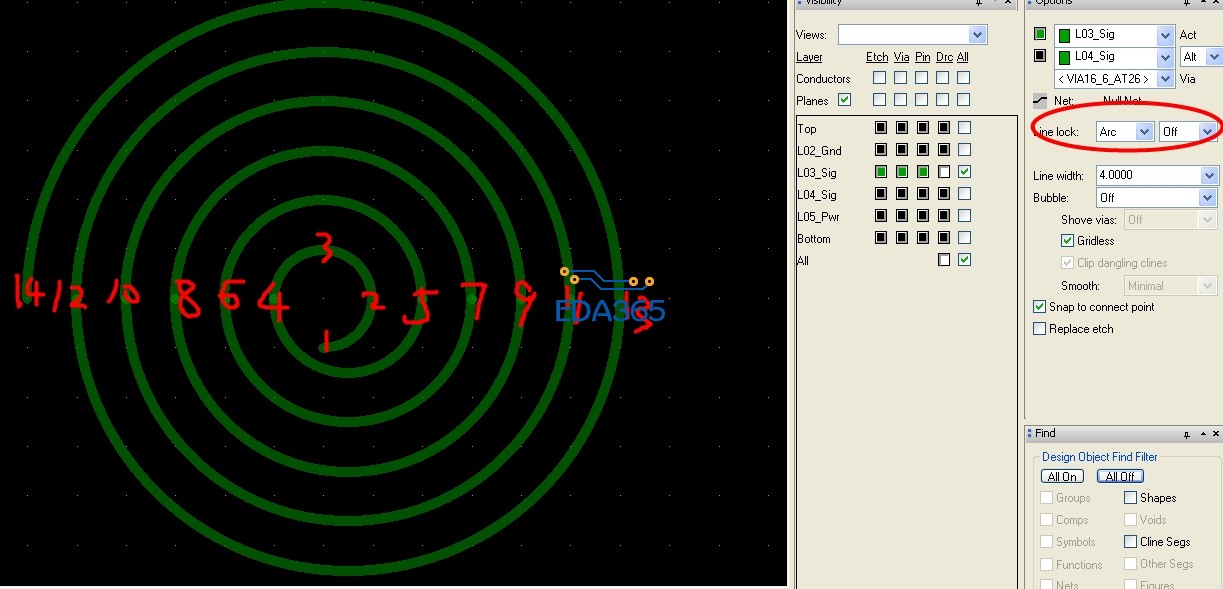

走线模式下，把格点设置好，按照你的线中心间距要求设置相应的格点。然后把走线模式下的line lock设置为arc模式的off状态，开始画一个3/4圆，稍后再按照图示的方式顺序点击1.2.3.4.5.6.7.8.9......。
注释，每次点击到数字处的格点上。（格点要开显示状态）

能发我下么?QQ邮箱 429125357@qq.com 万分感谢

因程式還有一些bug,等完成後,會分享在Allegro skill論壇,會在通知你.

额 好的吧 我再找找其他的方式吧。

6楼的方法就可以啊！

实现了 但是间距小的时候 中心那里的线不是很看控制  间距小的时候有点走不开 只能走一个直角的线之后，再进入圆弧。十分感谢 ！ 有图有真相。

测试过了 可以

請到skill論壇下載
http://www.eda365.com/thread-106167-1-1.html

我很好奇的问一下，这个走线要求是为了什么好呢?不会只是为了特殊绕线做等长处理吗?期待答案中。

这个不是为了做等长的，是一款LDC芯片的sensor inductance
