怎么消除pin to pin DRC?

时间:10-02 整理:3721RD 点击:
公司建了一个特殊的0201的器件(本公司的规范结合fabrication的要求,如附件图示),但是器件的两个引脚之间距离特别近,只有4个mil的距离,我知道在constraint中可以设置一下,把这种DRC消除掉。但是这样对于其他不是这样的器件的来说就不够好了。请问,谁有什么好的办法,针对这种器件进行设置constraint,能保证,只要是这种器件的4mil距离,就是OK的。
注释:
1.不要waived的方式
2.最好是针对这种器件的,或者器件内部的

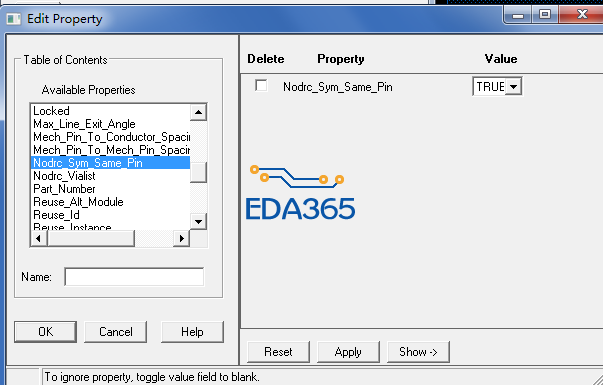

可以试试这里。


正解,谢谢!
