请问怎么设置让静态铜与动态铜显示效果不一样?

时间:10-02 整理:3721RD 点击:

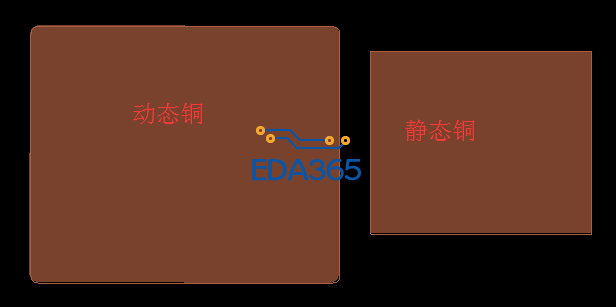

如题,我的电脑上显示的效果见图片,两种铜显示效果没有区别。请问在哪设置静态铜类似于格点效果?


这个问题还真没遇到过  软件安装成功后 动态铜和静态铜的显示方式好像就固定了  是可以分的  不知道怎么回事

16.6版的,静态铜和动态铜显示方式自动区分了

16.6版本有这个功能,可以设置,好像在颜色控制窗口中

16.5版本就已经有了。我用过16.5 S047补丁包,是区分开了的

不好意思
可以請問一下在哪嗎?
謝謝

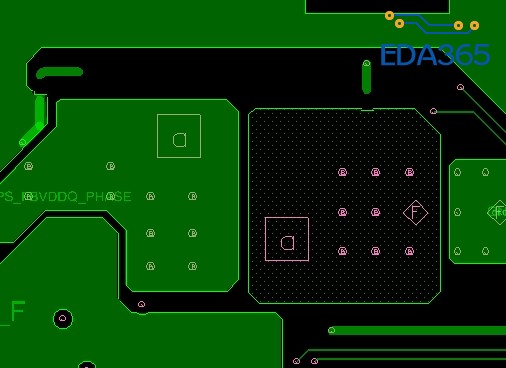

1.OpenGL的功能已打開,所顯示的圖(Dispaly->Opengl->disable_opengl 沒有打勾)

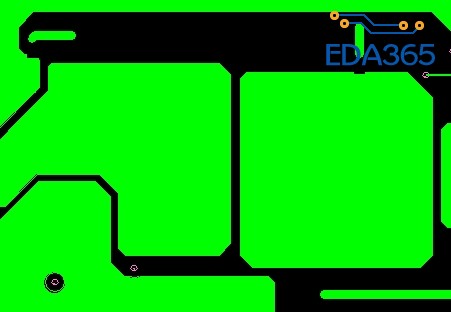

2.OpenGL的功能關掉,所顯示的圖(Dispaly->Opengl->disable_opengl 打勾)

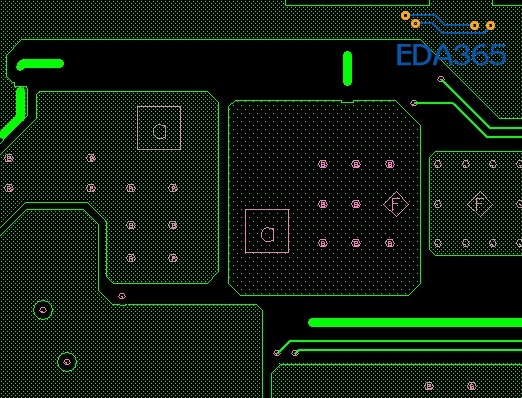

3.OpenGL的功能關掉,所顯示的圖
(Dispaly->Opengl->disable_opengl 打勾,
Dispaly->Shape_fill->old_shape_fill_style 打勾,
Dispaly->Shape_fill->display_shapefill 設為 0)


ps. Display->Opengl->disable_opengl 選項只要有變更過,就必須重新啟動Allegro,才會有作用

了解 ~~  謝謝

学习中,

下次用简体中文好吗?

谢谢

学习了,牛啊

安装补丁包就可以了。

牛!
