DDr2做等长T点问题
时间:10-02
整理:3721RD
点击:
本人有个疑问,如果信号从A芯片出发到B,C芯片,我做T形拓扑,在中间位置打过孔,通过过孔分别走线到B,C.我在约束规则里面,建好拓扑规则且添加好T点,并且设置相对延时规则T An=T Bn(网络数量比较多),但是由于网络太多,我没有把T点放到对应的过孔上面,这样我把线走完,绕线作等长的时候,由于T点不在过孔上面,软件检测的走线长度是不是 不是网络的实际长度呢?即虽然绕线的时候绿色了,走线实际长度还是不等长的,会出现这种情况不
用pin pair分段等长就ok了吧?

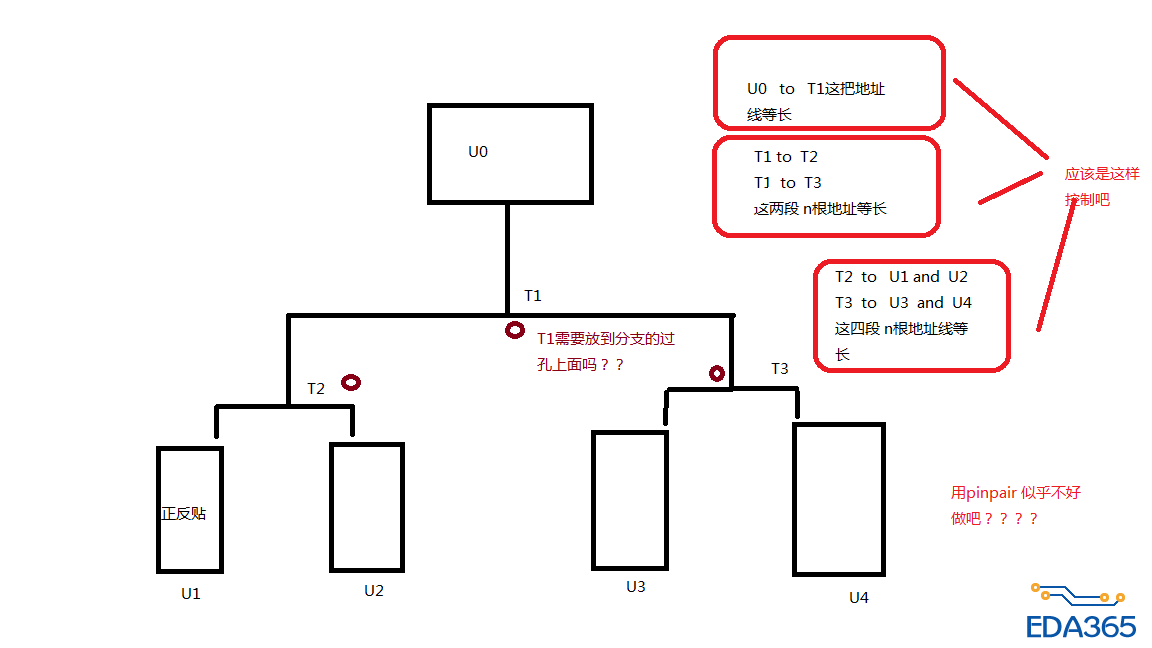

如果分支很多就不好做了,,比如8片ddr2做T,有好几级T,

求高手解答,我之前做了,没把T放到过孔上面,好像约束管理器里面显示的长度,不是实际长度。求高手解答?应该怎么用T点来控制等长
求高手
