DDR2等长求教

时间：10-02 整理：3721RD 点击：

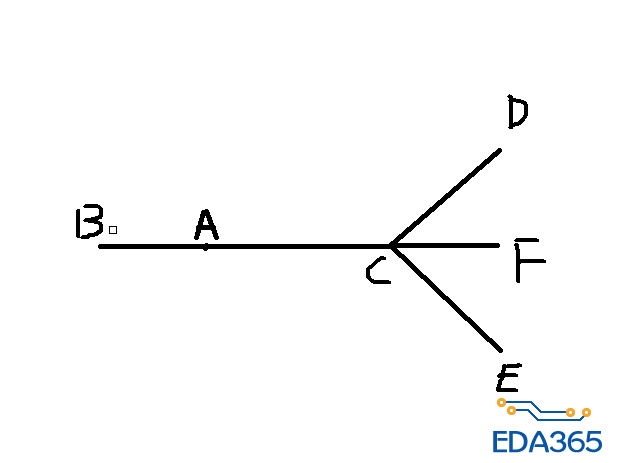

如图所示，是ddr2的T型连接，c为T点，我想做ACD和ACE等长，而AB和CF端是终端电阻，不计入等长，
这样如何设置pin pair?

用T点的方式设置等长，T点实际上就相当于一个虚拟ｐｉｎ

是需要引入虚拟pin的概念

小编，ACD与ACE等长就是CD与CE等长，C点设置为虚拟PIN控制

谢谢指教，现在问题是我BAC端如何把BA段剔除出等长设置呢?A点不是T点啊

等长设置直接设AD为一对Pin Pair，AE为一对Pin Pair.

把B.F两个电阻的模型去掉试试，看能不能设置pin pair
