关于负片

时间:10-02 整理:3721RD 点击:

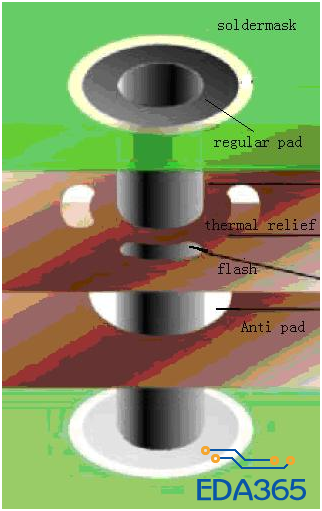

有人说负片的唯一好处就是数据量小,但是小弟有疑问,负片要用antipad,如下图


从图中可以看出,antipad处对于非GND网络,在该层都是没有Regular pad的,和正片是有区别的。
不知道我的理解是否正确?望各位指导,这是否意味着非GND的信号线直接通过,没有Regular pad,对信号质量是否有好处?

通常出Gerber时都是要把内层的NFP(非功能焊盘)去掉的,多余的焊盘会产生寄生电容

板子里试试不就知道 了,又不要钱。

仿真太麻烦

lz理解正确,

对过孔上传输的信号有好处,能降低过孔的寄生电容

抑制了没用吧

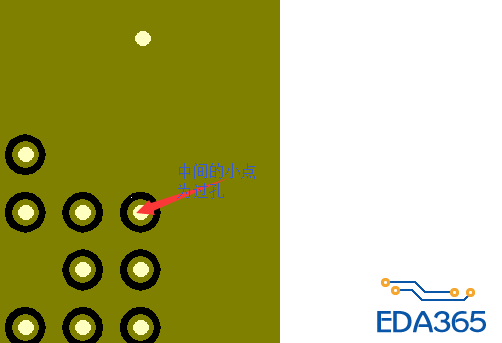

这样还是会留下焊盘

我弄错了,可以了,谢谢大家

谢谢!

定一下
