allegro 设置同层 Via 疑问

时间:10-02 整理:3721RD 点击:

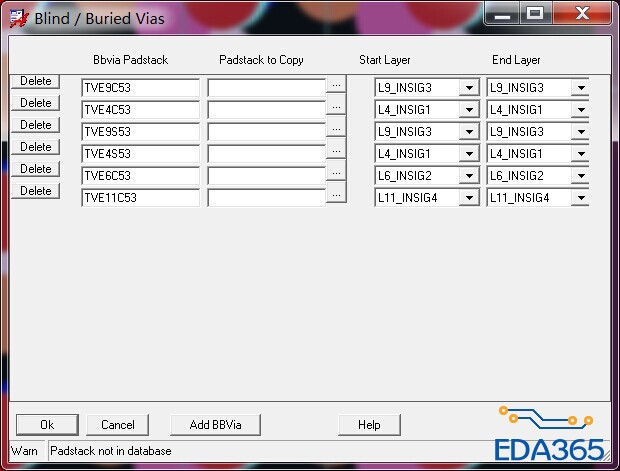

请问各位大神如何添加如下图这种 同层的Via

在其Define BB Via中,如下图。


求大神指条明路,比较紧急,谢谢!

你很牛B,,,。

不是我牛逼,这个是一个芯片的参考设计方案上的设置,我设置不了,才上来请假大神些!

怎么就没有哪位大神指导一下,小编,求助小编,万能的小编你在哪里?

确实有点犀利~~看样子应该是激光多阶的盲孔啊。
就在那里面设置不进去么?就是先做一个via的库,然后添加~

没有要求那么高,就是做一个平衡铜(Dummy Pad)

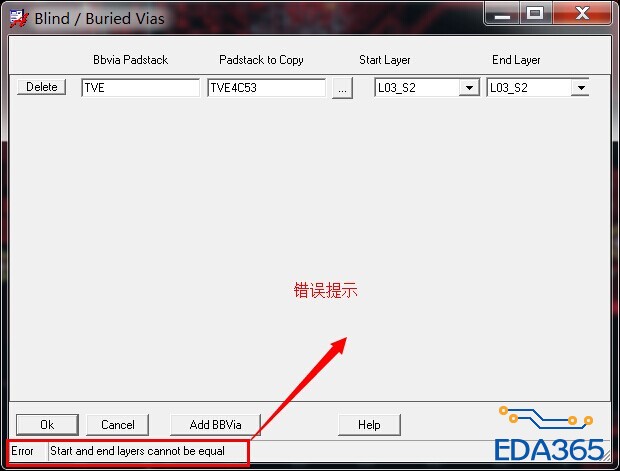

做了via的库,要设置startLayer 和endlayer的时候报错,如下图!


在线等着出Gerber呀!

简单的想,貌似这种情况就相当于在那层铺个圆形铜啊。干嘛还要建VIA。

对,用Place Via Arrays方便呀!

shape有能够arrays放置的方法吗?

试试这个命令吧,不过我没用过,你自己试~~


如果是平衡铜,用14楼的方法可以搞定。
