求助:一个关于T点的问题
时间:10-02
整理:3721RD
点击:
各位:
最近在做一个DDR3的LAYOUT,遇到一个问题,由于DDR3的地址线和控制线都是T点连接,而唯独
CLK差分线中间并个电阻,这样导致这个CLK和地址线的拓扑就不一样,地址线T点就不能分配给CLK,

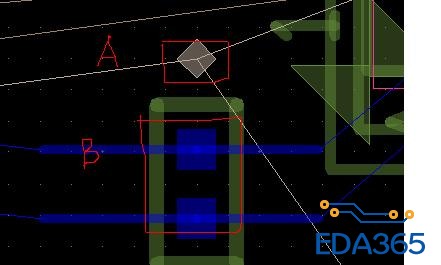

我的问题就是,怎么设置CLK,又怎么让CLK和地址线相对等长呢?如图中的A 和CLK (B点所示电阻)
如图片所示: 谢谢各位大神指点一二:
最近在做一个DDR3的LAYOUT,遇到一个问题,由于DDR3的地址线和控制线都是T点连接,而唯独
CLK差分线中间并个电阻,这样导致这个CLK和地址线的拓扑就不一样,地址线T点就不能分配给CLK,
我的问题就是,怎么设置CLK,又怎么让CLK和地址线相对等长呢?如图中的A 和CLK (B点所示电阻)
如图片所示: 谢谢各位大神指点一二:
clk可以用PinPair的方式加入到地址线对应的Match Group,从而与地址线进行等长
但是我用的是T型,针对CLK差分线的T点怎么设置?
设置了几次都不行,
方法和地址线一样么?
如果要用T点的方式,用Logic->Net Schedule可以加入T点。
多谢!
