突然发现接插件的结构图看不懂了
时间：10-02
整理：3721RD
点击：

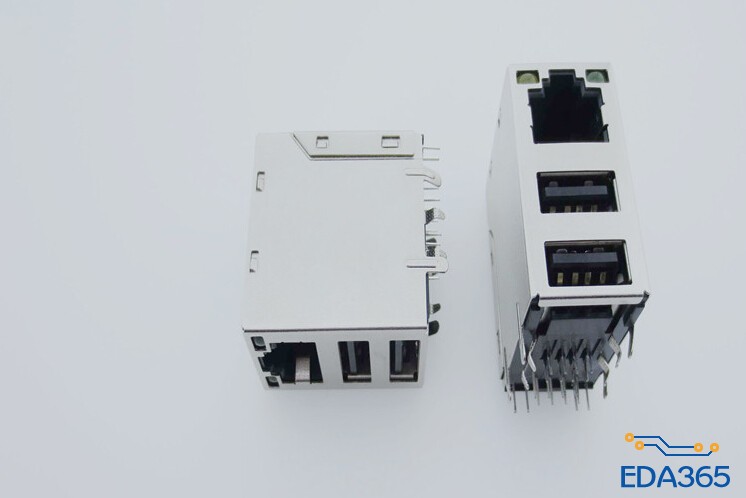

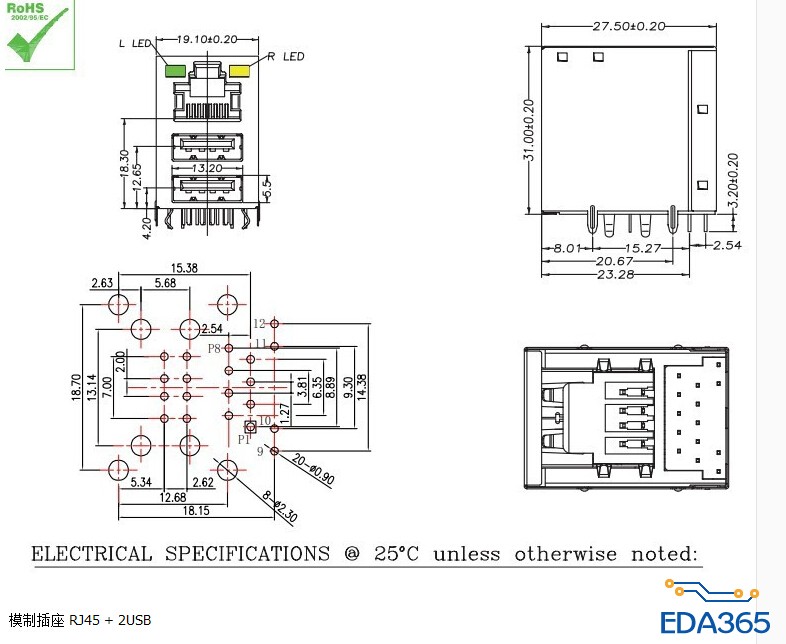

一下：一个是RJ45+2USB接插件的结构图，一个是音频座的结构图。给的那个是layout的空径图基本可以确定了，但是，给的到底是接插件底部的视图，还是印在板子上的正面视图，搞不清楚了。
RJ45+2USB的是顶视图，看P1~P8管脚是错位的，对照实物底视图可以看出来。
音频座的标了Bottom View
不是写着bottom view么?
解决了，问了一下搞结构的朋友，说是有两种标准。国际标准是第一视角，俯视图。国内是第三视角，仰视图。不特殊注明的为俯视图，如果是仰视图的，一般需要标注。这下清楚明了了。
厉害，学习了！
