怎样设置同信号盲埋孔让它报DRC

时间:10-02 整理:3721RD 点击:

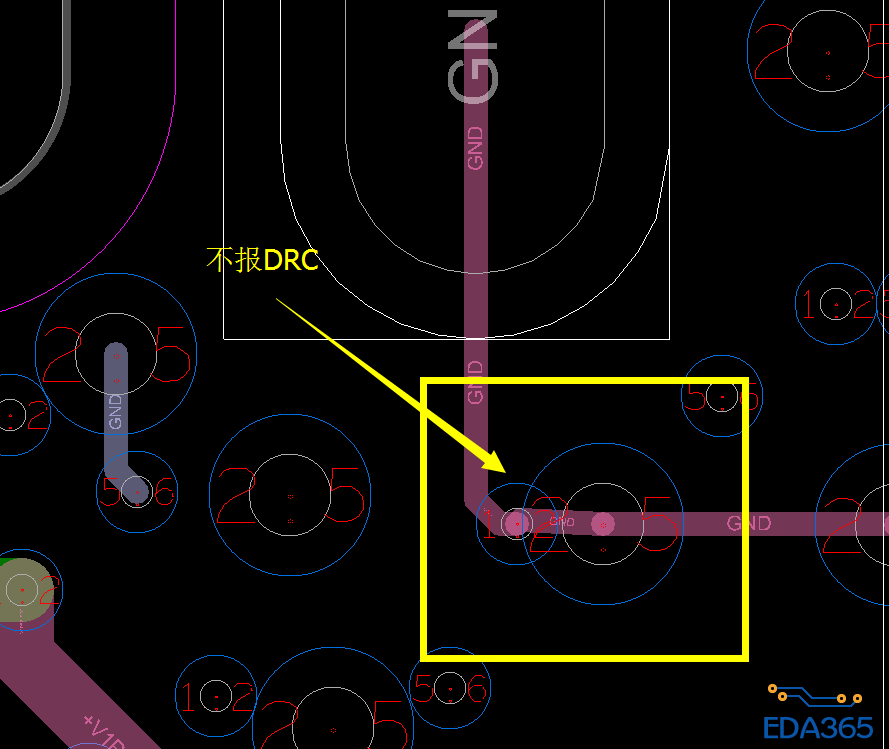

板子目前用的三种孔,1-2,2-5,5-6,打孔时无意经常会1-2,2-5的孔叠在一起,变成1-5,但是目测检查不了那么多,想希望通过设置检查出来,忙了一圈发现自己设置的都不管用,请教高人!

刚才附件忘记加上了。


晕都是0了,能不在一起吗?

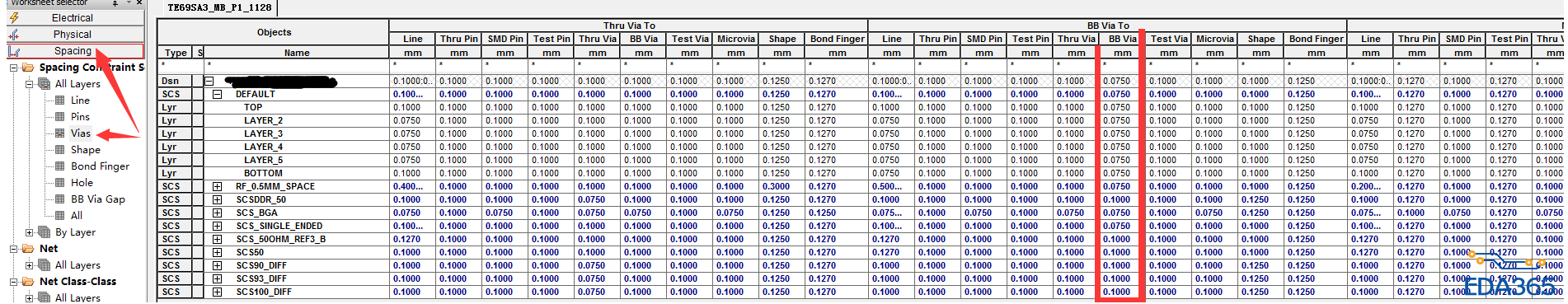

你的规则没有设。

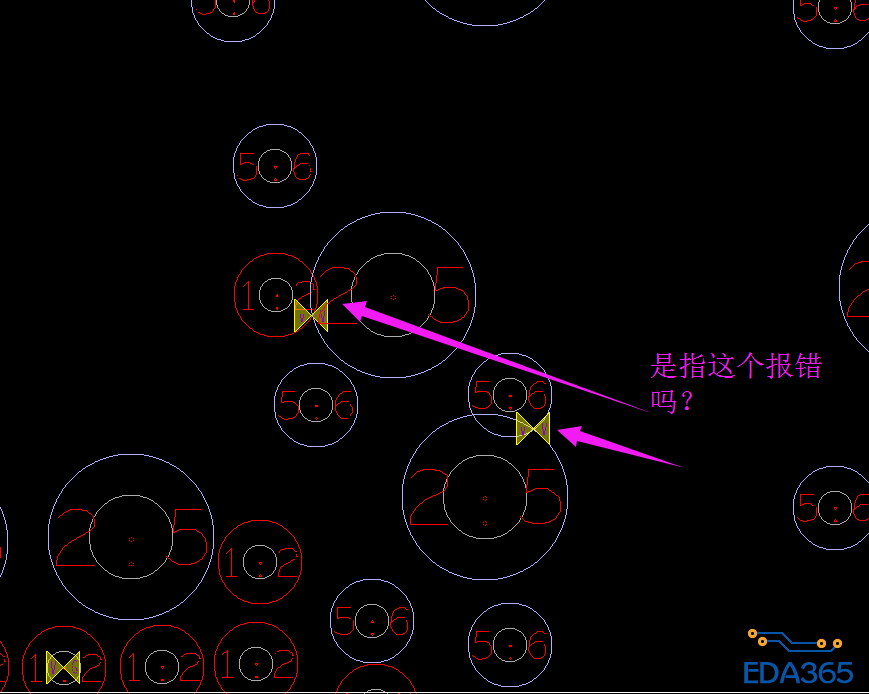

你上面的图设置是普通的设置,这个我肯定有设置的,我说的是同信号的。但是下边那个是同信号的,你的既然也报错,是哪里的设置?

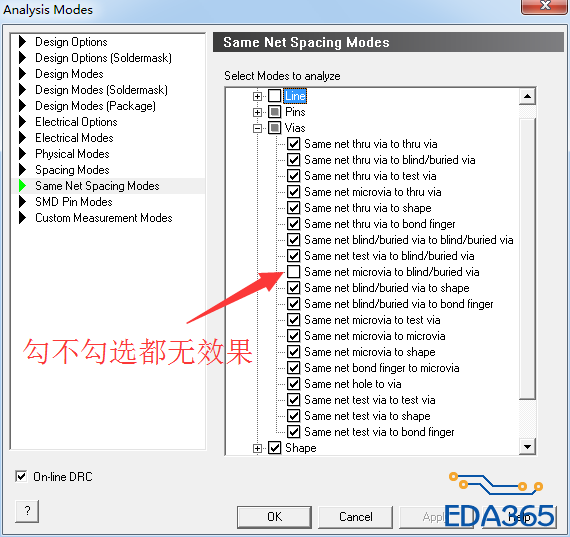

same net spaceing---vias---bb via to bb via

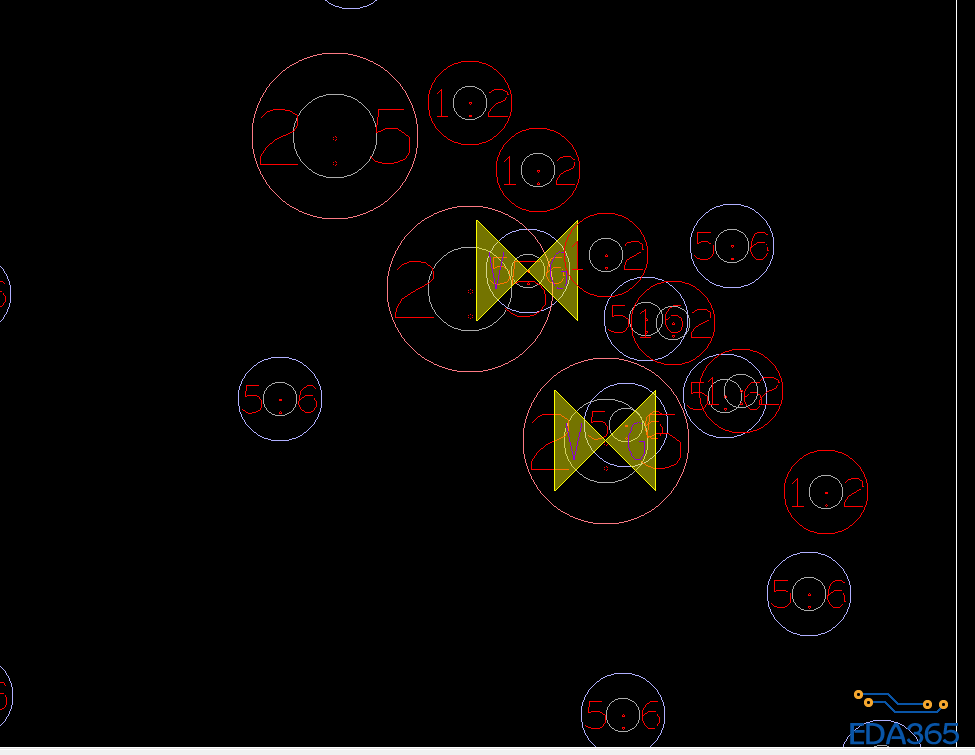

这个报错是将Physical中最右侧的Pad-Pad Connect设置为Not Allowed,同时,在Analysis Modes的Physical Mode中打开Pad-Pad direct connect。这种方式下,至少要焊盘边沿与钻孔中心重叠,才会有VG的DRC。

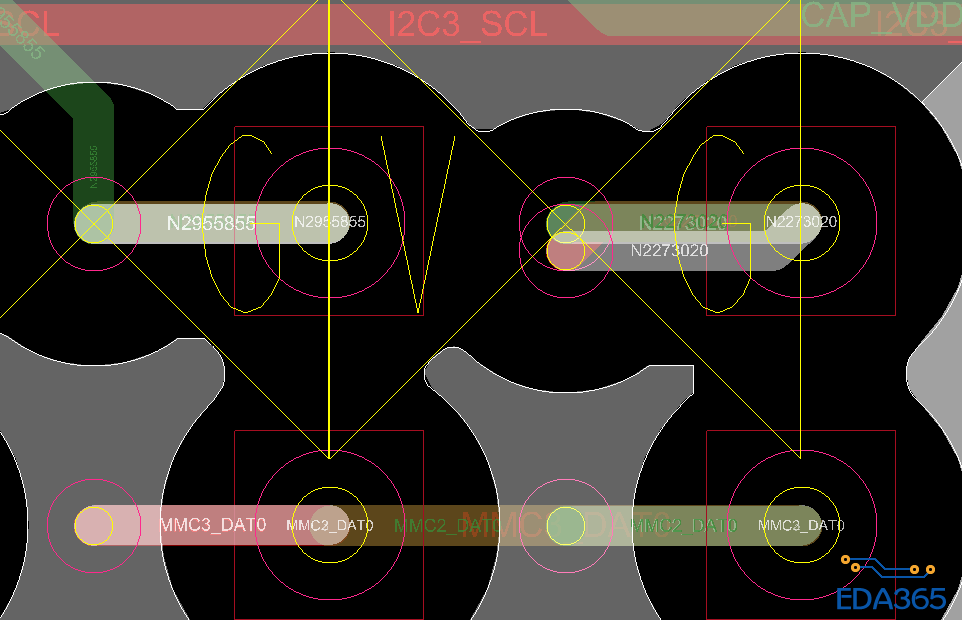

上面你们说的都是过孔打在焊盘上的报错,这个我是知道怎么设置的,但是和同信号盲孔与埋孔的重叠报错有什么关系呢?请教一下。


你看我的设置,都不报。



我大概明白你们说的了,就是我做了很多设置,最后是报错了,但是不知道什么设置起的作用。我再查查看,谢谢大家!

网络慢,刚传上。

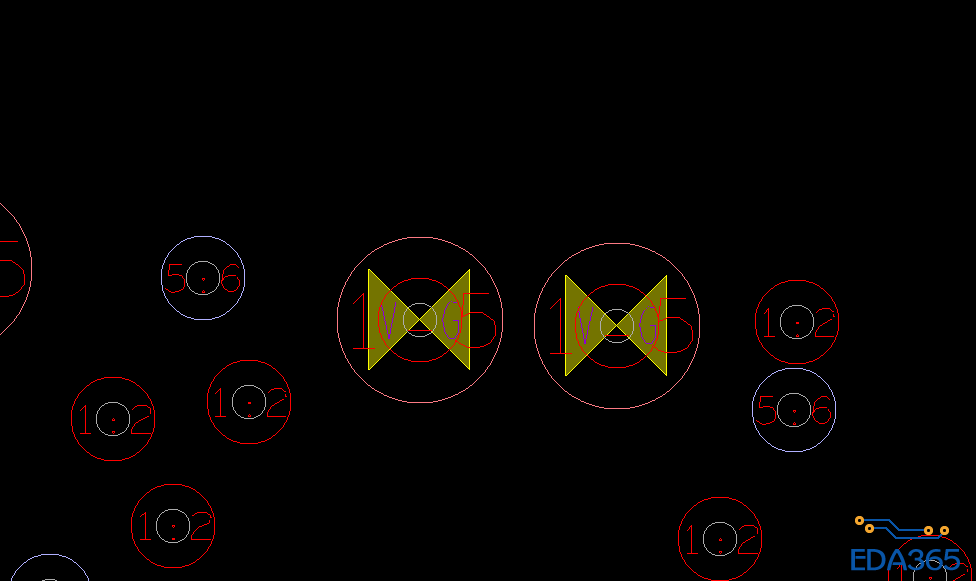

看了下,得出的设置。因为板子上很多过孔都打在焊盘上,所以设置过孔打在焊盘上比较适用。
