在 package symbol 里定义的shape 怎么不和copper pour 相连？

我在package symbol 里用 rectangle shape 做了一个散热铜区 (不是pin), 包括 Top 和 Top Soldermask两层。 在 Allegro PCB editor 中， 再把这个 shape 的 net 定义为GND, 但是发现它 和 GND copper pour 不相连。 是有哪个设置不对么?

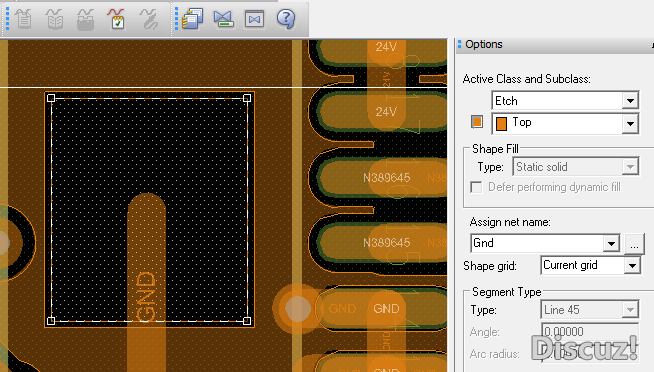

如图所示，选中的静态铜是就是上述的 rectangle shape, 下方手工走了一根GND线 没有报错，右边的属性选项也是GND。说明网络是正确的。但是它和周围的 GND copper pour 不相连。

坐等大侠解答……

静态铜和动态铜不能直接相连的吧

在约束规则里面设置下同网络间距里的shape to shape间距选项试试

方便的话，把文件发出来看下。
