cadence里下图所示的按钮的PCB Footprint

时间:10-02 整理:3721RD 点击:

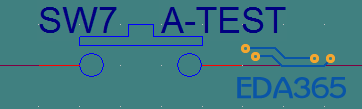

cadence里OrCAD原理图中,下图所示的按钮[url=]图片[/url]的PCB Footprint是什么啊,小弟是新人,求助啊


封裝信息需要自己指定,你指定是什麼就是什麼。

是的,这种按钮一般指定为什么样的啊

一般指定为什么啊?

这个没有一般一说,只看~原理图的symbol是跟实物封装不关联的,开关千千万万种,都可以用这个原理图图形表示,但是你要用的那个实物是要看用在什么地方,什么尺寸,插件还是贴装等等等等,你在Footprint信息里面填什么就是什么了。原理图只是个概念图形,封装是实物。

只看这个原理图,是看不出来封装的。

你说是啥就是啥,最传统的你就给他取个名字叫SW吧

非常非常感谢小编

谢谢啊,能给推荐一款两脚按钮轻触开关吗?

http://www.losoele.com/products_content-798270.html百度随便搜都有啊~看你自己的要求~

THANK YOU
