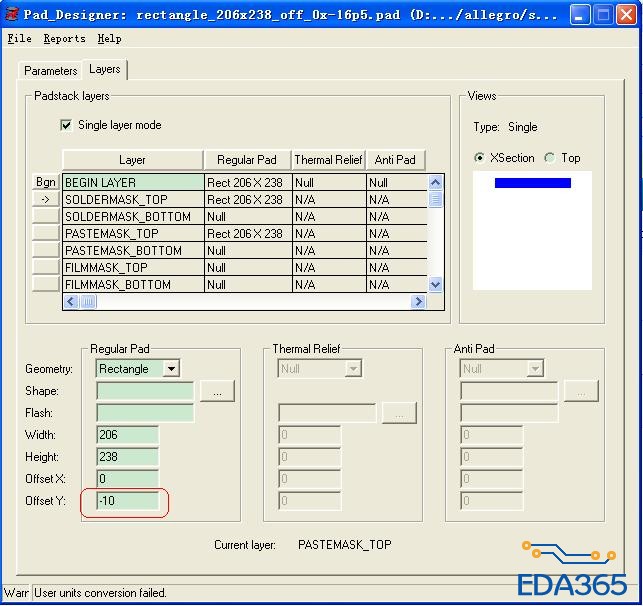

pad_designer封装偏移offset不能为小数?

时间:10-02 整理:3721RD 点击:
不知道在哪里可以修改?


看你的 Parameter 頁面中的 Accury 有沒有給? 如果是設為0 那就沒有小數位了.

楼上正解,看他上面的数据明显没有设置小数精确度.

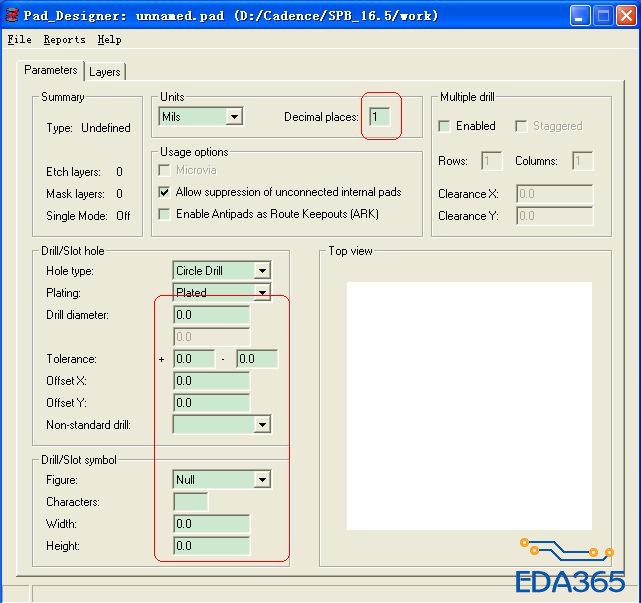

在这里设置,找到了。Decimal places 这里的数就是小数点后零的个数。

设置小数


设置这个偏移有什么作用呢?

同楼上,也想知道,小编解答一下呗

就是这个pad的参考坐标发生移动,以后这个pad就是以这个点作为参考坐标放到package里面。

具体是画一些什么封装的时候用这种PAD比较方便呢?我做封装就是采取一般的方法,以PAD中心为原点,然后算坐标。
