一直没有搞懂的测量长度问题？

如图

很简单，如果是测量线长度的时候按照以下选择。

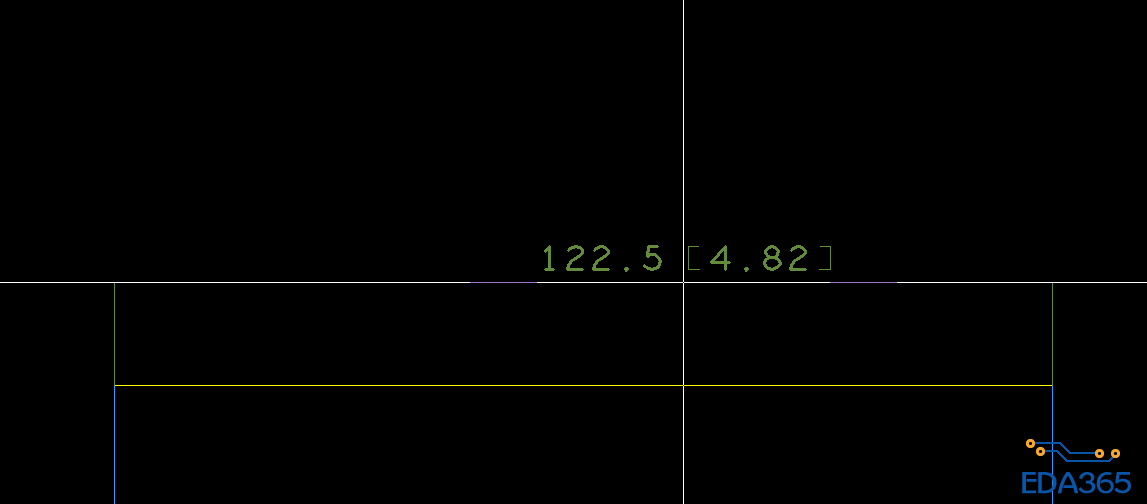

点选需要测量的那根线，但条件是线端没有弧线或倒角

点选Dimension Edit后右键

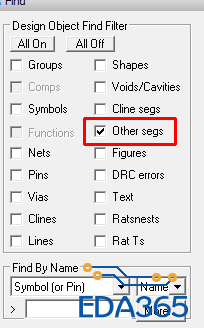

测量方式的线性测量   选中后  find里面 包括各种对象  如果你需要测量一根线长度  就直接点线  就是你这种效果  但你需要的是水平的两根线之间的距离  此时需要取消其他对象 只勾选 other segs  然后点下 最上面和最下面两根线 往左拉  就出来结果了

4楼的方式是正确的！

选的是线性测量，只勾选 other seg也还是一样的。别人的圆角的都可以测量完整的，我这边怎么都是一半

多谢了

good

菜鸟遇到一个新问题，出来的结果怎么显示出来?即量测的结果随着鼠标移动，怎么把显示的结果值放在我想放的位置?菜鸟，见笑了
