class和subclass的概念

之前看到有坛友问到类和子类的概念，所以把以前的总结拿出来分享。
由于本人水平非常有限，如发现错漏，正常得很。
allegro的PCB是一个数据库文件（.brd）。这个数据库文件以下述的组织形式组成：
                     subclass_1
        class_1 —— subclass_2
                     subclass_3
                     subclass_4
.brd——class_2 —— subclass_5
                     subclass_6
                     subclass_7
        class_3 —— subclass_8
                     subclass_9


class指的是不同的元素。如Pin、Via、Etch、Drc、Anti Et、Bound等5种元素。数据库中定义了20个这样的class。每个class下都有自己的subclass。
subclass指的是通常我们说的层，如Top、Bottom和Outline、Pastemask TOP等等。
从上表可以看出，每个class对应一种元素，而其底下有着不同的subclass，对应不同的层。例如（以双面板为例），对于class pin，它的subclass有top、bottom、soldermask_top、soldermask_bottom、pastemask_top、pastemask_bottom、filmmasktop、filmmaskbottom等8层。又如class Etch，它的subclass只有top、bottom两层。
可以作此理解：pin由它在各个层中的子元素组成。etch也是一样。当要显示某层的信息时，譬如top，这样top上所有的子元素都会被显示：pin在top的子元素和etch在top的子元素都会被显示。
还有其他的元素如line、string，它们不属于上面的20个class。它们可以根据需要添加到任意的层中。

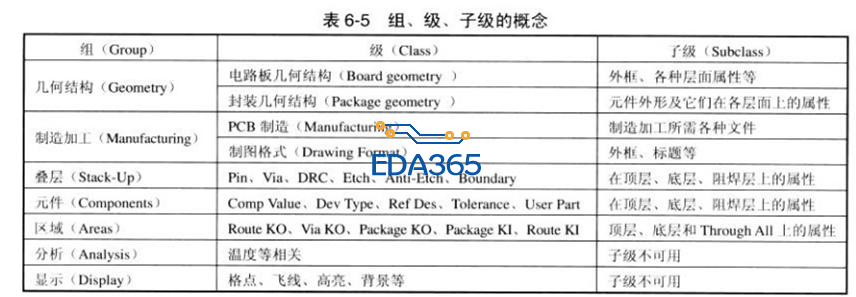

实际上，为了方便管理，allegro将一些class归为一个group，正如在Color/Visibility中显示的那样，将所有的class分为8个group：Stack-up、Board Geometry、Package Geometry、Components、Manufacturing、Areas、Drawing Format、Analysis。

支持一下支持一下,没人支持我怕小编桑心~

估计是一帮博士搞出来的。弄得层次分明条条有理。
结果太复杂，不适用。害苦了许多PCB画图师傅的手指手腕。
我从Altium转用Allegro, 感觉同样的操作比Altium平均多点两倍 到 4倍 的鼠标，尤其是元件布局和走线。

那你继续用altium呗

非常感谢，我发过求教这样的贴，不知是不是看到我的求教贴。多谢！

好帖！
