如何将PCB中的TP测试点一次性全部固定?

时间:10-02 整理:3721RD 点击:
如何将PCB中的TP测试点一次性全部固定?

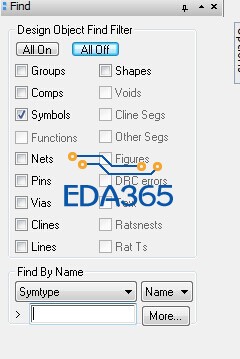

找到右边的option /FIND 里的Find By Name ,然后点取MORE,会出现对话框,在里面找到全部TP点 ,如下图!

如有不妥,请指正!


鍔犺浇涓�...

对头。想这种做法。往往是做事不规范。

怎么样规范呢

还可以选择devtype,测点多的话就不用一个个的添加了

高亮同一封装类型也能全部高亮测点

肿么高亮同一种封装啊

回帖拿分

选取同类后使用FIX命令,即可!

高亮上sybom啊不是sybom(pin),然后输入封装名 就能高亮起来了啊

让我来教你绝招:
1
2
3
4
最后右键Done就好了。你想抓所有测试点时抓不到的,解锁也是同样的道理。

复制下来


鍔犺浇涓�...

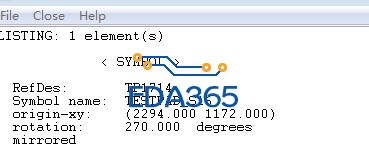

选FIX命令


鍔犺浇涓�...

复制封装进去


鍔犺浇涓�...

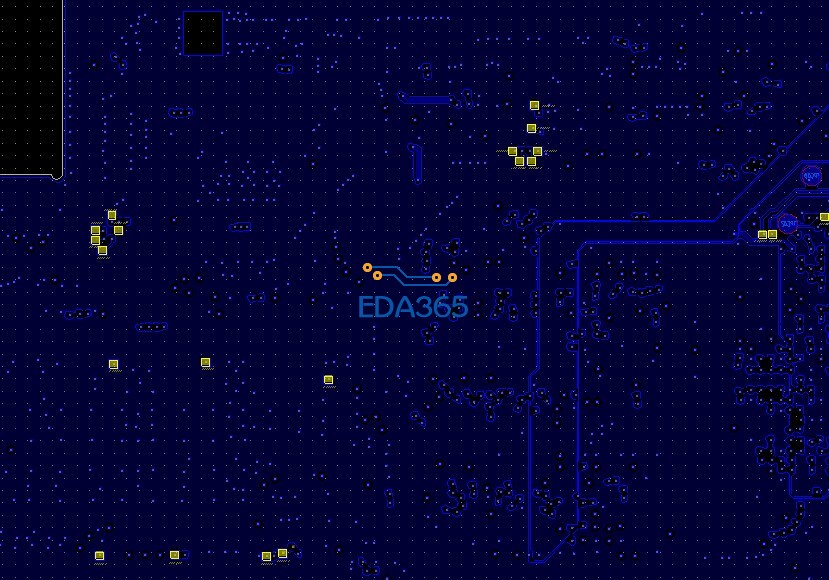

整板高亮


鍔犺浇涓�...
