光绘文件出不来就这一层其他都可以

这个问题怎么解决，求高手啊

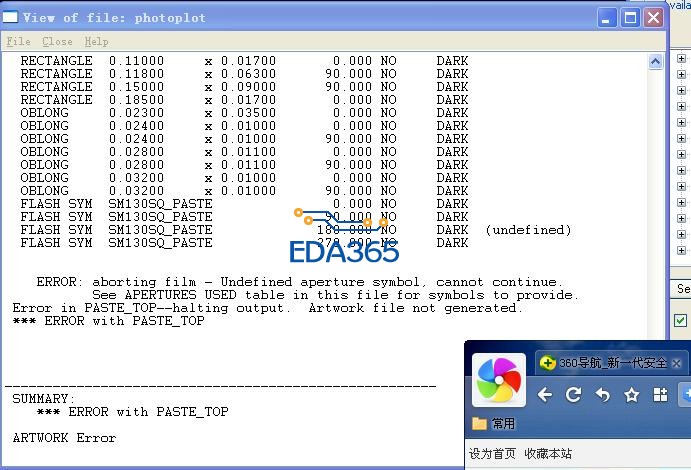

错误：中止电影 - 未定义的光圈符号，无法继续。请参阅本文件中的符号为小孔中使用的表。膏状最严重的错误 - 停止输出。不生成图形文件。 ***错误装贴顶               这个是翻译出来的

看看那个焊盘怎么回事

重新弄个焊盘应该可以解决了，应该是缺少FLASH

怎么查看，他没有提示我坐标怎么找到他|

大哥，怎么去找这个焊盘?

我也没啥好办法,选中所有焊盘信息,然后复制到txt里搜索?你自己想办法呗

再不行文件发上来

谢谢了，

你设置的零件库路径里面是不是没有SM130SQ_PASTE，没有就建一个放在零件库路径里。

跟库有个毛关系,笑ing

我也遇到过类似的问题，首先排除板子设的零件库有没有这个焊盘，没有就建一个，有就是焊盘有问题。经验不足，别笑得太过分哦

解释一下,,你的库只在你导网表和更新零件和place一个板子上没有的零件,的时候会跟板子对应,对应之后,你板子是什么样跟库没关系,这时候你改库了,跟板子没关系了(除非你更新).你出gerbers也好,你做其他操作也好,跟库无关,所以,这种情况,只可能是板子上的问题.

大家很热心，如果小编急着出打样板文件，可以发到我的邮箱:dcd668@126.com.
