shape设置问题

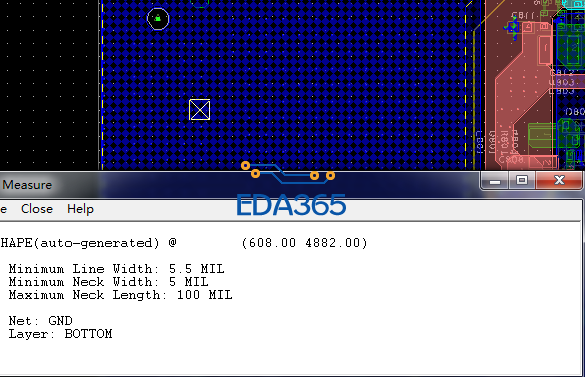

shape里充满了圆点

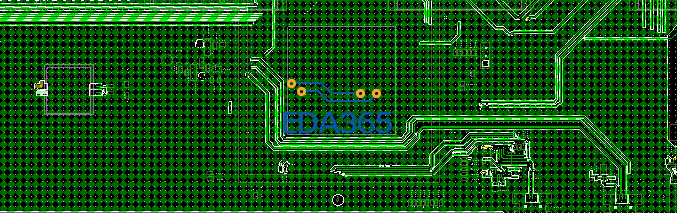

整个铺满

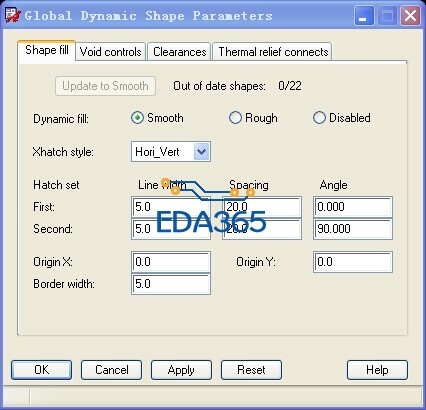

这个是铜皮密度相当于，按照下图设置可以画出来，想要全部填充的话，可以在option里面选择动态或者静态就可以了。对于已经画出来的铜，可以用select shape or void选中后，右键 选择parameters 更换fill style-solid就全部填充了

你这个是shape连接方式问题还是显示问题

显示问题

貌似是你设置了fix属性吧?

   不是FIXed

应该不会！

好象是从pads文件转过来的文件，原文件很难在阿力狗中设置成这种网格，小编说实话啦，

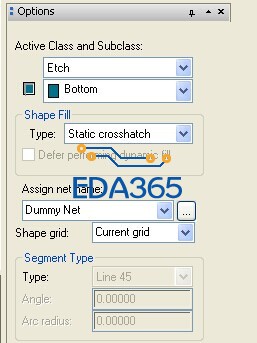

是不是这里

应该是啊

   不是  试过了

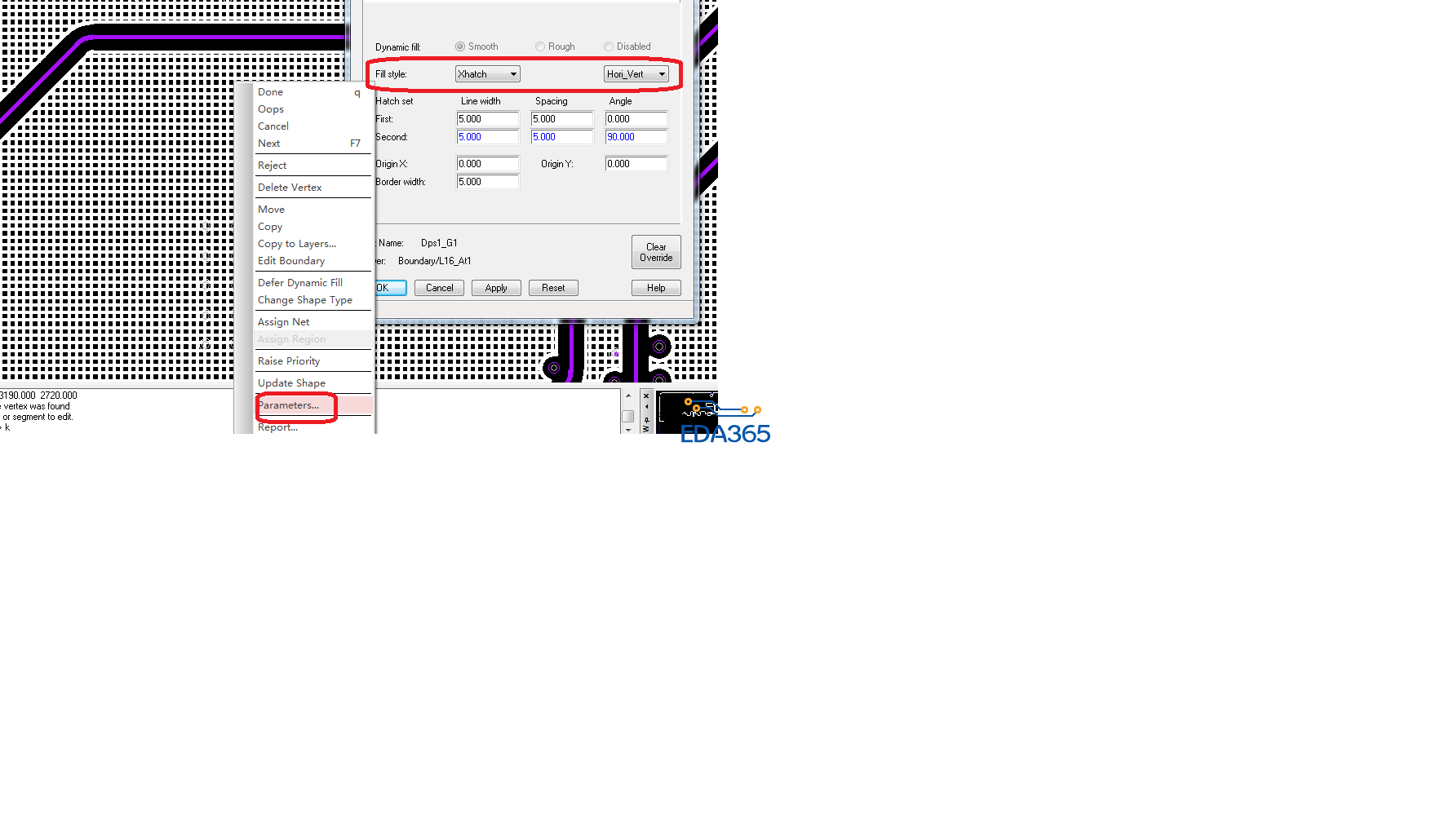

你选中那个shape然后点击右键出现如下图的属性对话框，你尝试改一下红圈里面的参数试一下

   试过了 没有效果  选中shape的时候是正常的，也就是高亮的时候是正常的

铺铜皮设置 的

可以设置回来吗?
