allegro设置连接到地的器件引脚？
时间：10-02
整理：3721RD
点击：

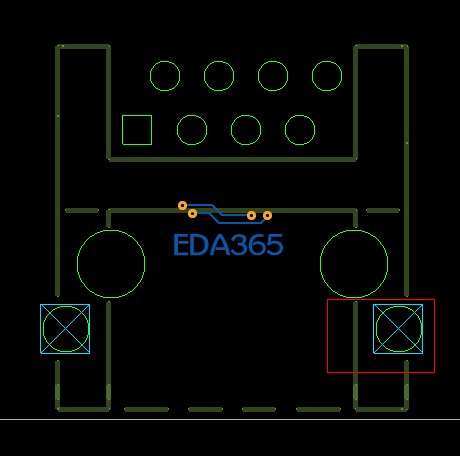

如图片所示，有连接到地的引脚有一个田子框，请问这要怎样设计?

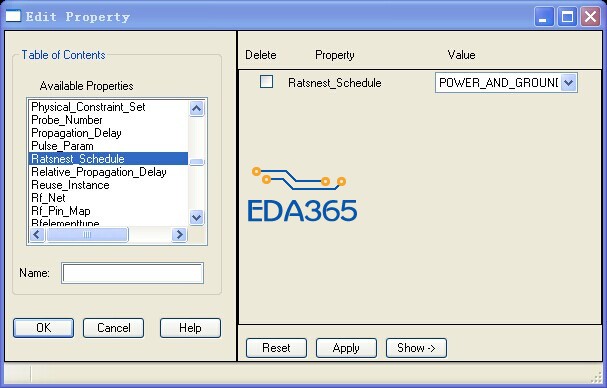

在选择网络之后 右键property edit也可以在 ratsnest schedule里面选power and ground改成叉叉，在setup-Desin Parameter Editor 里面不勾选filled pads 焊盘就变成空心里。
Logic identify DC nets 找到GND把Voltage设置为0
有这个说明网络没连上 改怎么拉线 该怎么打孔还是得怎么连上
只是属线的一种方式,跟普通属线没区别~
孔要設定pth,且有pad才能接地
hfhgfhfghfghfghfgh
请问怎样设置焊盘挖空显示?
非常感谢
