allegto 转PADS遇到一个问题!

时间:10-02 整理:3721RD 点击:
各位大神,这个问题怎么破?
我是按照下边的文字说明一步一步,前边都正常,到最后出了问题。





建两个系统变量

变量名:AEX_BIN_ROOT
变量值:C:\pcbenv

变量名:AEX_ENABLE_JOBPREFS_LAYER_FIX
变量值:1

将skill_scripts下的文件COPY到C:\pcbenv
command中敲入:skill load "dfl_main.il"
command中敲入:main out
点击“Star One Way Translation”

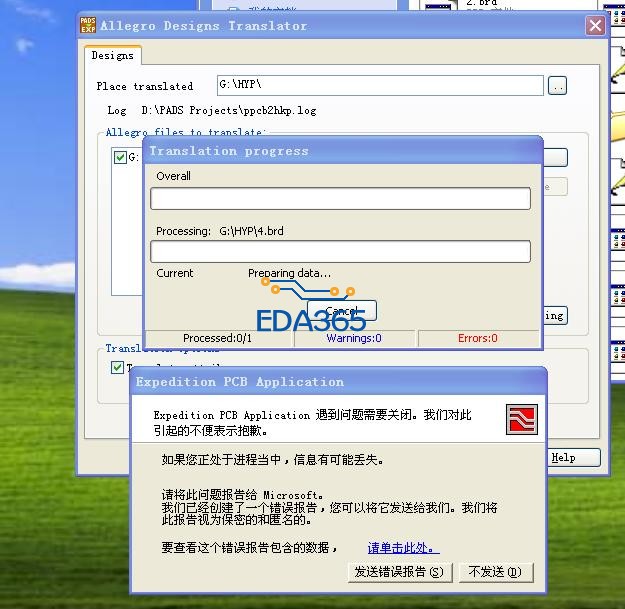

5.打开PADS9.5的Translator工具:        Allegro Designs Translators                         添加刚才处理过的Allegro  PCB文件,执行转换, 转换完成后,在PCB的文件夹下会产生一个这样格式的PCB文件用PADS Layout打开它,转换成功!


你用的是哪个版本Allegro导的

allegro16.5转16.3,然后用pads9.5 导入

加我QQ号,发个东东。
