关于pin swap功能如何用在总线收发器上

时间:10-02 整理:3721RD 点击:

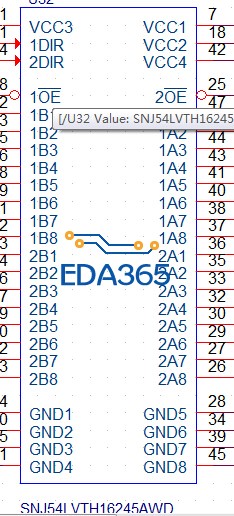

图中是我用到的总线收发器件,在布线时候要交换引脚,A边进B边出,但是1A1 进只能从1B1出 ;1A2进只能从1B2出。
现在问题来了,我如果把A边的所有管脚pin group设置为1 B边的所有pin group 设置为2,那么我swap pin就可能导致从1A1进却从1B2出了,这样就会出现逻辑错误了,不知道大家有没有遇到我这种情况是如何解决的呢?
找了好久没找到相关的帖子。谢谢大家了。

图片上传


上个图片太dt了
