手动布局出现说我的引脚数目和封装对不上
时间：10-02
整理：3721RD
点击：
1，原理图J54 总共有54个脚 50个是连接信号 4个是定位脚也就是GND。

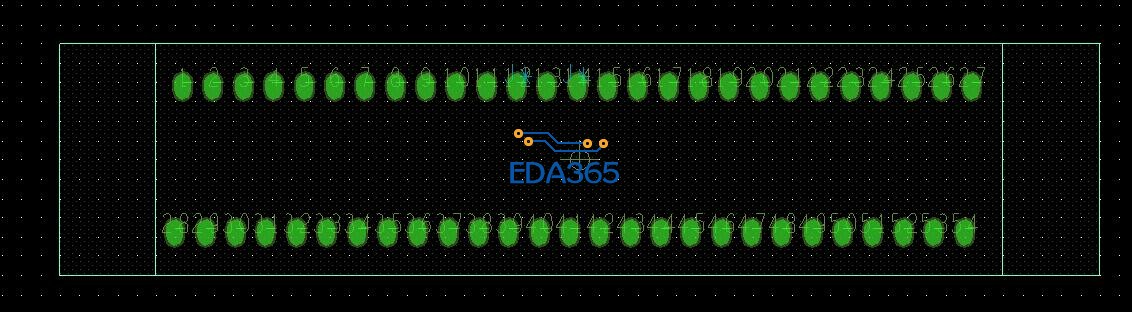

2，我的PCB封装也是54个脚，数字排列也是1到54绝对没有错误。
3，在PCB里面拿出来的时候可以看到但是放不出来。提示E-（SPMHGE-82）：引脚数不符号和组件之间不匹配。运行dev_check对设备文件的详细信息。
下面上图
2，我的PCB封装也是54个脚，数字排列也是1到54绝对没有错误。
3，在PCB里面拿出来的时候可以看到但是放不出来。提示E-（SPMHGE-82）：引脚数不符号和组件之间不匹配。运行dev_check对设备文件的详细信息。
下面上图

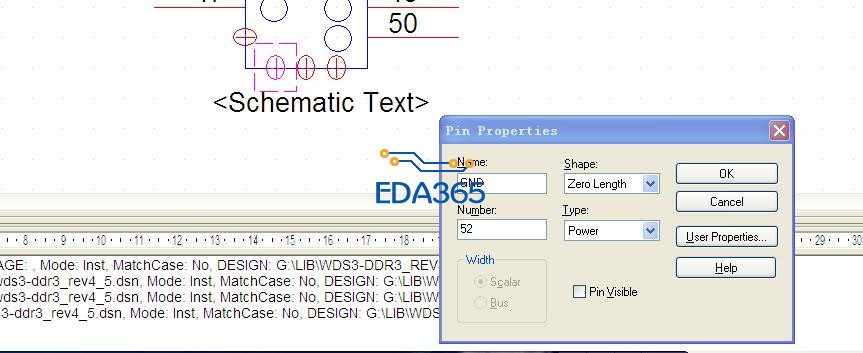

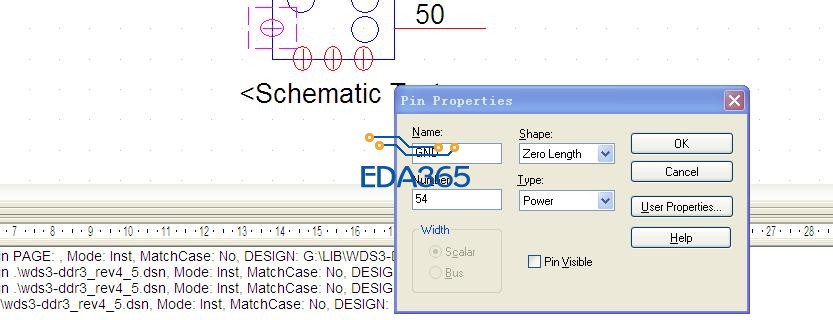

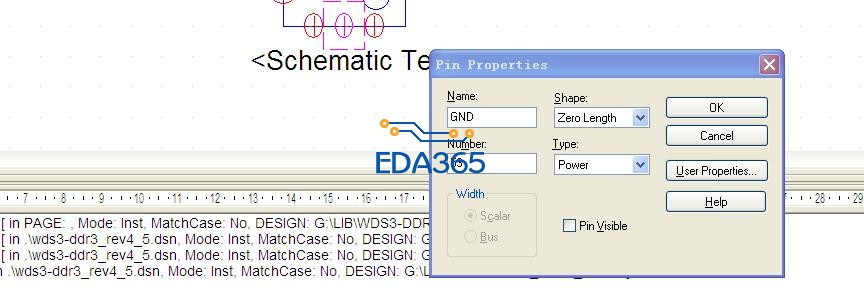

原理图那个下面4符号个是GND 编号是 51 52 53 54 。
请大神帮我看下 ，我先去吃饭了
还有就是那个封装我换了好几种，还是不行 现在就随便画了 ，不知道为什么引脚会对不上。数目
把原理图中的51至54脚分别命名为GND1，GND2，GND3，GND4后试试看！
抱歉啊 公司发给我的原理图，是不能修改的。有没有其他办法啊，我在发个详细的原理图给你看下
就是这样一个原理图 ，我居然封装都做不出来，还是没按规格做的，拿出来放不下。到底哪里出了问题。
E- (SPMHGE-82): Pin numbers do not match between symbol and component. Run dev_check on device file for more information. 还是这个错误 。无语
从截图来看，你的原理图part并没有25 26 41 42这几个引脚呀，这些位置是空的
你找个空板子,重新导入一遍,如果真的是pin number的问题,view log里会告诉你具体是哪个pin多或者少.
额，无语 果真是这样。谢谢这位细心的大哥。
谢谢大哥的建议。
感觉大家的给出的建议，就是我粗心，原理图的引脚少了 上面那位说的4个 问题已近解决，
