allegro中过孔间距的问题，着急啊！

allegro（16.5）的constraint manager中设置spacing的Thru Via To Thru Via为0.127mm，但是实际两过孔的中心距离为0.527mm，并无DRC报错，这是怎么回事啊?过孔间距指的是两过孔圆心的间距 还是钻孔边缘的间距 又或者是过孔盘外径边缘的间距?

过孔间距指的是过孔的盘边沿距，不是指中心距

我明白了，但是为何无DRC报错呢?

你多大的过孔

你两个过孔是同一个网络吧

你两个过孔是同一个网络吧

不是，所有的过孔都是这样的，过孔内径0.2mm 外径0.4mm

那你看下你规则，有个分析，分析里面有个建模或者是Ctrl+F9调出来的，有个过孔到过孔的有个选项，你没有钩选 ，所以你做DRC的时候不会报过孔到过孔的错

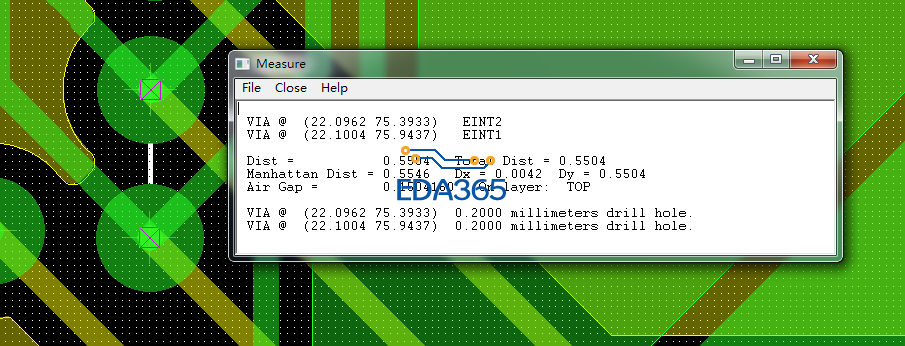

我检查了，Spacing Modes里的Thru Via to thru via是勾选上的，我发个截图你帮我看看吧。

我检查了，Spacing Modes里的Thru Via to thru via是勾选上的，我发个截图你帮我看看吧。
过孔的内径0.2mm 外径0.4mm

airgap被挡住了,我看不清,但是dy=0.5504,减去两个焊盘0.4,=0.1504,规则设置为0.127<0.1504,能出drc才怪了...

哦，我把0.127的规则看成1.27了，不应该不应该啊，谢谢你的帮助，话说air gap是不是就是两个焊盘的间距啊?

哦，我把0.127的规则看成1.27了，不应该不应该啊，谢谢你的帮助，话说air gap是不是就是两个焊盘的间距啊?

是间距
