兄弟们帮我看看，元件导入能把不同网络pin脚分成不同颜色

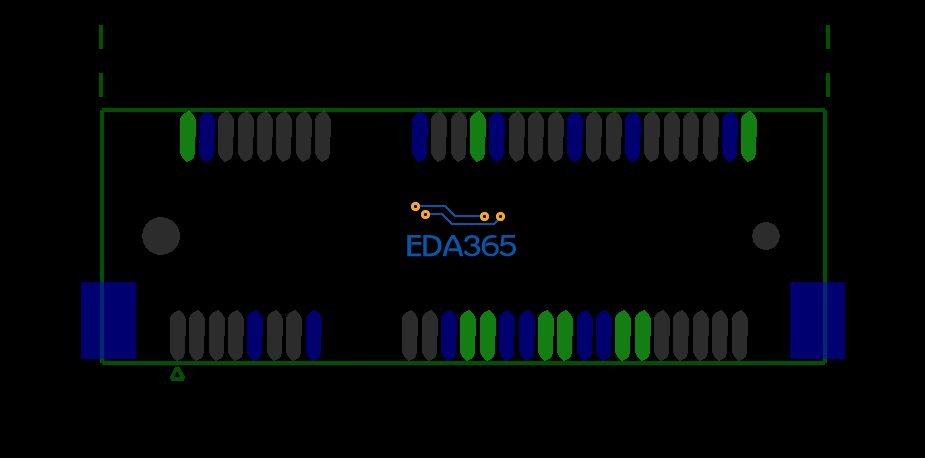

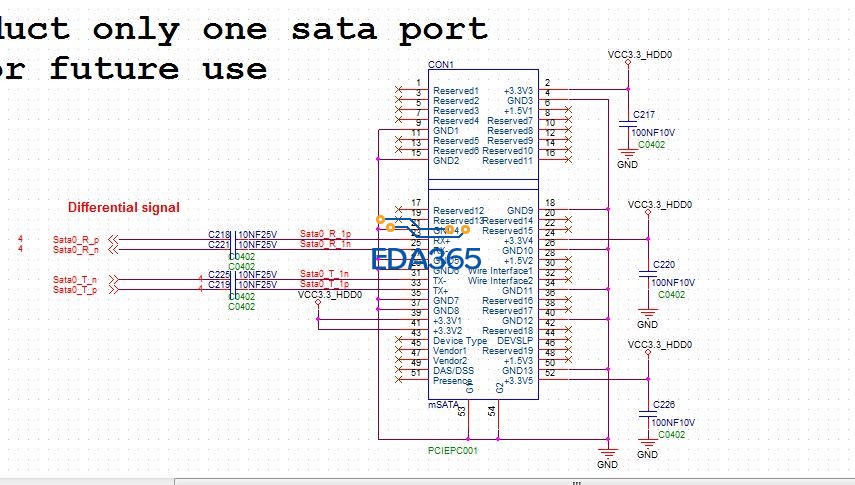

把电路图导入PCB后 ，把信号定义颜色 ，拿出来的封装PIN脚就会变成相应的颜色

怎么定义的呀，哥哥

导入电路图后，在ALLEGRO菜单setup-->color/visibility...进去后在最上面的LAYERS改到NET那里，然后就可以定义信号颜色了

NC脚都是灰色的
NC脚在allegro中是DUMMY NET
在那个地方设置的?

可以用highlight的

偶都是直接设置快捷键的，进菜单太麻烦
偶的习惯是“K"assign clolr，”L“Dehighlight

NC脚在allegro中是DUMMY NET
只能一个一个的选择，不能同时选择吗?

你可以用高亮，选择你想要的颜色，然后在PAR………里面选NET，在NET选项下面的输入框里面输入DUMMY就可以高亮你的空网络了

上面那个PAR……………写错了，应该是Options
