请教下问题？

没有打开DRC吧?

同信号DRC可以不用管它  跑一下drc就没了

不是这问题，drc后还有
drc显示是：
  Class:           DRC ERROR CLASS
  Subclass:        BOTTOM
  Origin xy:       (6511.420 1252.080)
  Constraint:      Line to Line Same Net Spacing
  Constraint Set:  SN_LINE_TO_LINE_SPACING
  Constraint Type: ATTRIBUTE
  Constraint value: 5 MIL
  Actual value:     0 MIL
我上个工程里这样连线是可以的，不知道是哪里改了设置，这个工程就不行了

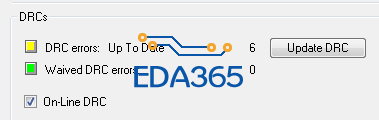

你是这这里的online drc，
我一直开着的

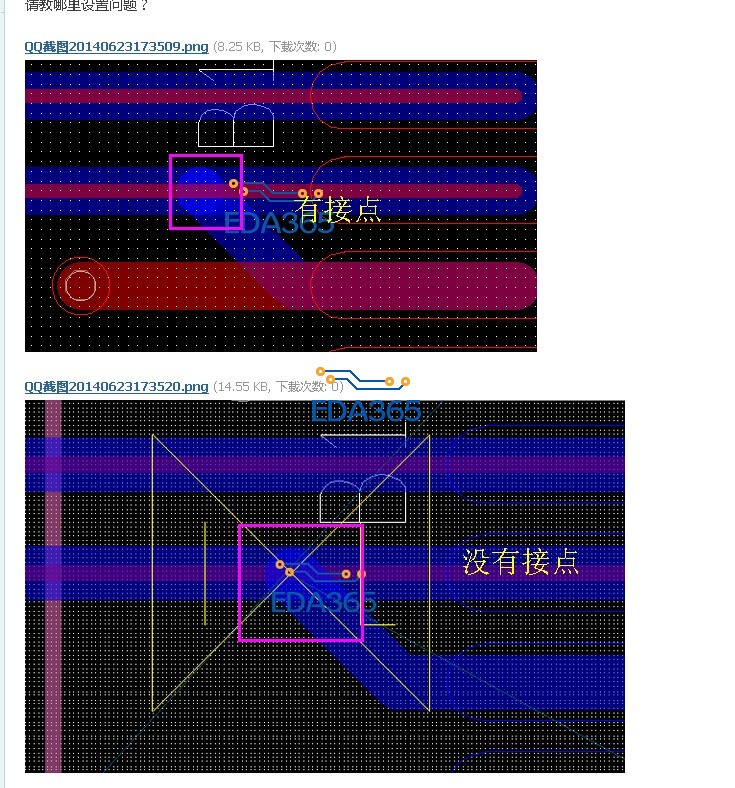

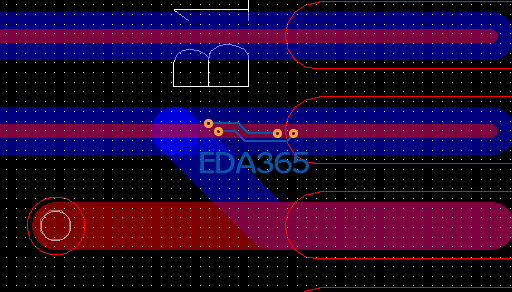

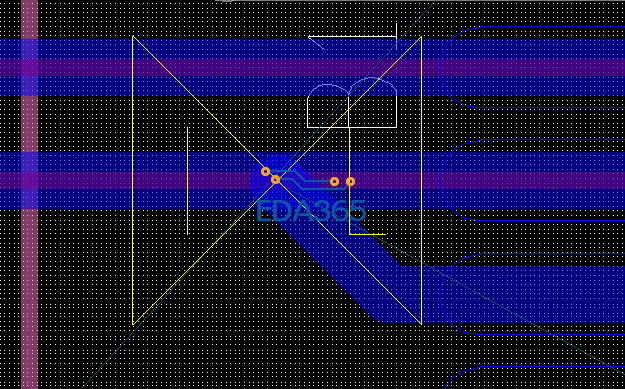

同信号 你导出gerber文件其实是没问题的，另外看你两张图，第一张图的信号有连接上，有个颜色比较深的接点，第二张图明显只是两条线搭在一起了，所以会报出drc

从另外一条线上那边拉线出来连接到PIN上试试吧

你原来那条线是不是设置了属性比如等长，差分之类的，?
新加的这条线段没有共同的属性?
表示没有遇到过这个问题

slide一下应该可以了

还是不行

没有，这是地线

还是不行，我怀疑是不是格点的设置导致连不上

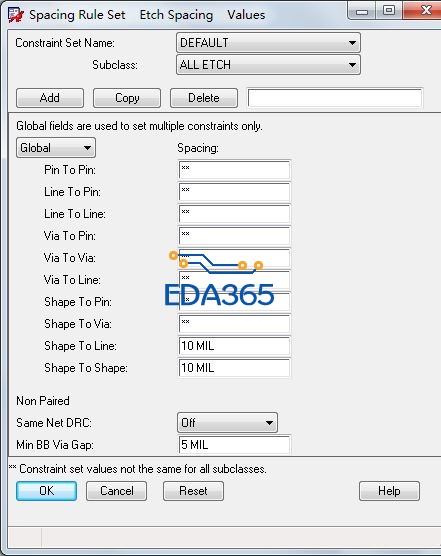

你把same net drc关掉就可以了

这是在哪里设置的?

在setup-constrains 里面设置
