板外形拼板
时间：10-02
整理：3721RD
点击：
在cadence16.5中，怎么进行板外形的拼板设计啊，求高手指导，详细一点的，谢谢！

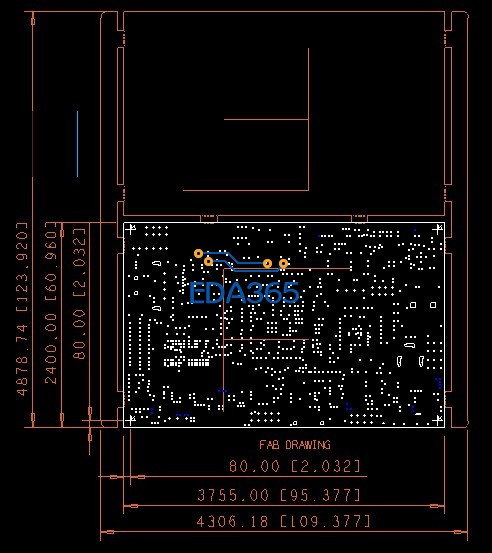

如图
你这规则的板最好用V-CUT拼板的 两边加5毫米辅助边也可以用V-CUT 在cadence中直接复制板框就可以了
谢谢啊
辅助边直接用ontline 画一个 两边再如图中一样可以倒个角 辅助边直接挨着板边 再添加个层 标上尺寸 拼板方向 辅助边与板边拉个箭头写上V-CUT 这么拼板任何厂家都可以看懂 还有辅助边上加上ID点和定位孔
