盲埋孔重叠在一起了

最近用allegro16.6的时候发现在一个焊盘中心复制放了一个1-2的盲孔，但是在焊盘上复制放一个2-5的埋孔时，这个埋孔会自动跑到焊盘中心，而且会变成1-5的孔，有没有地方可以设置一下解决这两个问题：1.复制过孔放置在焊盘上不要自动跑到焊盘中心
                                               2.当埋盲孔重叠式不要产生新的孔，而是DRC报错

自己顶，哪位知道的看见了，分享一下啊

mark

第一个：setup-reference里面有个no_autosnap，设一下就好。
第二个: 没遇到过，因为如果忙埋孔回碰到的话设计的时候就不应该焊盘重合

第一个是这里面么setup-preferences，可是这里面没找到，能具体说说么

我没做过，不过我们公司其他同事有做盲埋孔，上次他们做的那个项目就是盲埋孔叠着的，没有错孔，板厂也做了。

是那里，进去以后search一下就有了，有了search的功能以后就不用记具体在哪儿了

是1-2，2-5的孔重合?这样重合的话相当于2个孔在同一层公用焊盘了。
1-2，3-4这样的重合没问题

找到了，是copy_no_autosnap,谢谢你的热心帮助哦

为了规范点，还是不要重合了，重合个人感觉不太好吧

对，就是1-2,2-5。不过想请问一下，不是有叠孔工艺么，应该是精度要求高，价格高吧~~错孔工艺要求没那么高，价格会相对便宜点吧。

你们什么版本的?我怎么在setup/user preferences editor下面找不到copy_no_autosnap，我16.3

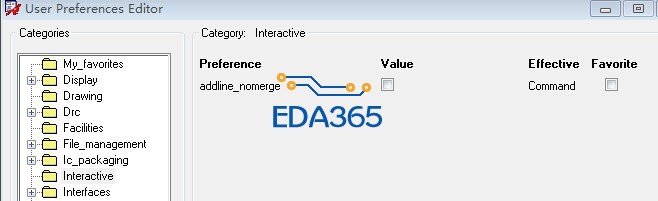

在setup/user preferences editor-->Interactive-->copy_no_autosnap，我16.6

16.3没有这设置

可以V1-2 V2-5只不过板厂加工会多一道工艺  如果这种情形比较少的话  能避开的话还是避开   尽量避免叠孔
