请教射频走线如何画出来

时间:10-02 整理:3721RD 点击:
如图射频走线怎么画出来的


DXF 画好到导进来

怎么斜切TRACE快成为ALLEGRO版块的月经贴了.
ALLEGRO在打开时选择ANALOG&RF选项.

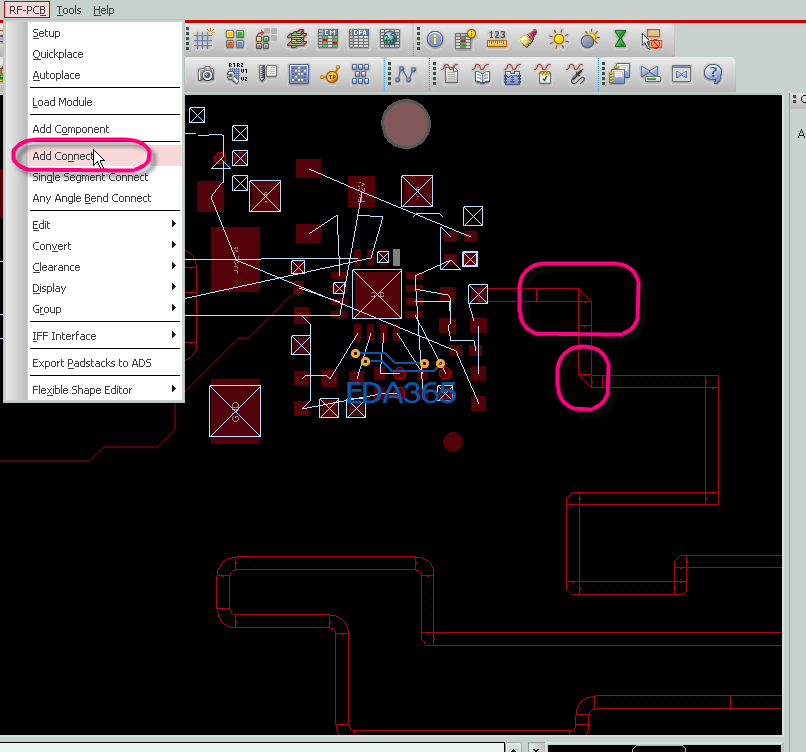

进去之后RF-PCB--------------------->ADD CONNECT


可以先使用坐标形式先画一个三角形或别的形状的铜皮,然后再与长方形的铜皮合成一个

你好,这个截图标示软件看起来挺舒服的,还有3D阴影效果,这软件叫什么呢,能分享下不?

发表于 2014-5-24 08:15 | 只看该作者
怎么斜切TRACE快成为ALLEGRO版块的月经贴了.
ALLEGRO在打开时选择ANALOG&RF选项.
进去之后RF-PCB--------------------->ADD CONNECT
这样做是可以的

是SNAGIT7.1.0. 一般人我不告诉他。
其它高版本的我也用过。不好。只有这版本的好用-------〉个人感觉。

长知识了

多谢chensi007的无私分享

那个东西是cadence自带的哈

好东西,马一个

我咋不行,只能画一段

新建的板子可以  你可以用新建的空板那么画一下  然后贴图

o,还这样的啊

16.3的软件反正我是没试出那效果  新建的空板子可以 到了正确的板子它就是不能拐弯,更高版本的我没验证过 不懂
