allegro中如何在没有走线的区域放小铜块

时间:10-02 整理:3721RD 点击:
看到别人的板卡上没有走线的地方,放了很多小铜块,allegro中如何放置,谢谢!

一般不建议放小铜块!没走线的地方就直接铺地铜就可以了!这样还能屏蔽信号!
为什么要放小铜快呢!
那是应为!对应制造工艺来说.这样铺铜走线比较均匀!压缩板子不会高低不平!容易影响板子质量或者折损板子!

放小铜块应该一般是针对EMC预留的,工程人员会在小铜块上放一些导电泡棉,让其接到金属外壳上,这样会对EMC,ESD有好处,如果在CPU下开,可以散热!

谢谢回复,但我们老大让放,哪位知道怎么操作,谢谢!

做一个shape ,将其网络改成GND,再将其属性放在Board Geometry /solder mask_top 如果放在底层就应该是Board Geometry /solder mask_bottom
如果是PADS的话,直接放在sold mask_top or bottom,网络是GND
但一定不要有线走在这个漏铜区域哟,

你的老板让你加的是thieving copper(抢电铜皮?),allegro里有专门的命令:
Manufacture -> Thieving...
可以设置成圆点,小方块,长方形等等形状。

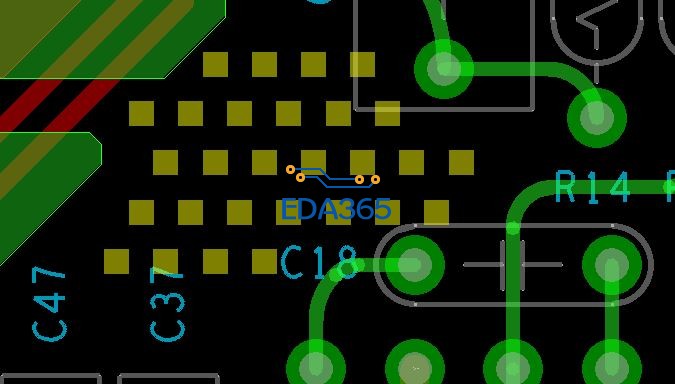

是不是这样的:

这样做出来放在板上的具体作用是什么?

这个主要是涉及到PCB制版工艺。在表层镀铜的时候,平衡电镀电流。也是这个功能的字面意思,抢电铜箔。
